Ремонт Wi-Fi роутеров. Пошаговое руководство.
В Интернет полно инструкций по ремонту всякой радиоаппаратуры. Вот только 90% из можно заменить одной фразой: «открыл-увидел вздутые конденсаторы-заменил-работает». Люди при этом умудряются расписать процесс на нескольких страницах. Честно говоря, мне было бы стыдно даже писать про такой ремонт.
Сегодня я хочу рассказать про ремонт Wi-Fi роутеров на базе продукции известного «народного» производителя TP-LINK. Большая часть информации справедлива и для Wi-Fi роутеров других производителей. Почему именно TP-LINK? Так уж получилось что мне досталось какое-то количество неисправных маршрутизаторов этого производителя из гарантийного сервиса одной фирмы. Фирма небольшая и переживает не лучшие времена, поэтому ее руководство посчитало нерентабельным брать на работу инженера и ремонтировать Wi-Fi роутеры, которые покупатели вернули по гарантии. Возможно, с их точки зрения, они поступили верно. Меня такое положение вещей тоже более чем устроило.
У некоторых моделей роутеров, особенно ADSL моделей сетевая часть, Wi-Fi и телефонная схема выполнены на отдельных микросхемах. У большинства же дешевых и популярных Ethernet моделей, например TL-WR740 (741), 720, 841, 3220 и т.п. на плате все функции выполняет одна микросхема — процессор. Если он поврежден полностью или частично (пробит порт WAN и/или LAN), а это бывает часто, ремонт такого роутера нецелесообразен. Процессор запаян на плату своим основанием, контакты у него снизу мелкие и в два ряда. Микросхема процессора стоит от 5 до 10 долларов, полностью исправный роутер б/у продается чуть дороже 10. Возня покупкой и заменой процессора нерентабельна, проще такой роутер выбросить или пустить на «органы» в качестве донора.
ДА, не забываем что если роутер попал к вам из чужих рук, наверняка в нем изменены пароли Wi-Fi и доступа в админ-панель. Поэтому перед ремонтом попытаемся сделать его сброс в заводские установки. Как это сделать, думаю вы знаете.
Произведем дефектовку и определим что и как будем ремонтировать, а что не будем. Составим таблицу:
Выявляем неисправность, если роутер на стартует или стартует, но нет возможности зайти в админ-панель.
Неисправность (симптом) | Решение |
1. Не горит ни один светодиод |
Процессор по какой-то причине не стартует. Возможно, проблема с питанием. Проверка внешнего блока питания (заменой), проверка стабилизатора на плате, проверка температуры процессора (если горячий через пару минут — процессор умер, реанимировать пациента бессмысленно). На удивление, блоки питания у роутеров TP-LINK, хотя и простые как грабли (на контроллере AP3706 сделаны по типовой схеме из даташита), работают неплохо и собраны из качественных комплектующих. Поэтому они весьма надежны и выходят из строя крайне редко. Не сравнить с блоками питания конкурента D-LINK. |
2. Горит только светодиод «сеть» |
Эта неисправность достаточно распостраненная и неоднознаяная. 1-й вриант — процессор стартует, но из флэш памяти он не может прочитать что-то внятное. Для роутеров из гарантийки это на 90% означает что умный пользователь, начитавшись статей в Интернет прошил свой роутер альтернативной прошивкой (Openwrt, DD-WRT, Gargoyle и т.п.), затем не смог разобраться, захотел вернуть обратно родную прошивку и из-за своей криворукости «окирпичил» роутер. Еще как вариант — глючная микросхема флэш-памяти, что тоже легко проверить и решить проблему. Можно попытаться прошивать роутер через tftp. Как это сделать в интернет полно инструкций. Мне же проще выпаять микросхему, перешить ее на программаторе, протестировать и при необходимости заменить на новую. Шанс что после этого роутер будет исправно работать почти 100%. Не забываем в микросхеме флэш хранятся mac-адреса и пароль Wi-Fi по умолчанию, тот что записан на обратной стороне корпуса роутера. По хорошему, нужно их в в дампе прошивки изменить, иначе может оказаться что в одной сети могут оказаться устройства с одинакоавыми mac-адресами. А это, сами знаете, нехорошо… У меня 99% роутеров с такими симптомами ожили. 2-й вариант — проблема с процессором. Или он «умирает» или от перегрева отпаялась какая-нибудь из контактных площадок. У меня было несколько случаев, когда после прогрева феном и легкого нажима, роутер оживал и в дальнейшем работал без проблем. Если же процессор в стадии «умирания», поможет только его замена. А это совсем непросто и вовсе нерентабельно. |
3. Роутер включается, загорается светодиод «сеть», затем через несколько секунд загораются все всетодиоды и процессор перезагружается (циклическая перезагрузка) |
В микросхеме флэш памяти некорректная прошивка или «мусор». Все как в предыдущем случае. Проверяем микросхему флэш, прошиваем корректный дамп. У меня 100% роутеров с такими симптомами ожили. |
4. Горит светодиоды «сеть» и все 4 светодиода «LAN». Остальные погашены. | 100% вышла из строя микросхема флэш или ее обвязка.У меня был случай когда с платы пропал один из резисторов (перемычка) возле микросхемы флэш, был плохо припаян и отвалился от вибрации (может роутер упал). Еще был ли варианты когда лопнула тонюсенькая дорожка к одной из ножек микросхемы флэш-памяти и «умершая» флэшка. У меня 100% роутеров с такими симптомами вернулись в строй. |
5. Горит светодиод «сеть» и светодиод «LAN» (один или несколько) и/или «WAN»при неподключенных кабелях, «WiFi». | Пробиты порты процессора. Как вариант лечения — перерезать дорожки от процессора к согласующим трансформаторам соответствующего порта. Светодиоды погаснут, пробитые порты перестанут мешать работе исправных. В принципе, если пробит порт LAN после этого он вполне еще работоспособен с wi-Fi и остальными портами. Если пробит порт WAN — хуже. Без порта WAN роутер перестает быть роутером и может работать как просто точнка доступа Wi-Fi или как расширитель Wi-Fi сети по технологии WDS. Как вариант, прошить альтернативную прошивук и назначить WAN портом любой из исправных портов LAN. Но в любом случае, коммерческого интереса такие роутеры не представляют, продать их почти невозможно. Стоит ли с ними возиться я не знаю. У меня таких валяется десяток. Вроде и выбросить жалко … |
6. При подключении кабеля LAN загорается светодиод не только того порта, в который он включен, но и светодиод другого LAN порта. | Пробит порт LAN. Вариант — перерезать дорожки от процессора к согласующим трансформаторам сгоревшего порта. После этого пробитый порт (порты) не будет мешать работе роутера. Остальная функциональность сохранится. |
7. Остальные случаи. | Игра не стоит свеч. Роутер на выброс (в доноры органов). |
На плате, рядом с процессором распаяна еще микросхема оперативной памяти. Я не рассматриваю вариант выхода ее из строя потому что мне ни разу не попадались роутеры с неисправным ОЗУ и я не знаю как гарантированно идентифицировать ее неисправность. Скорее всего роутер не будет стартовать. В тех случаях, когда процессор не стартовал я конкретно идентифицировал выход из строя именно процессора, он очень быстро нагревался до температуры выше 100 градусов.
Теперь рассмотрим случаи, когда роутер грузится и дает возможность войти в админ-панель.
Войдя в админ-панель первым делом я бы рекомендовал перешить из панели роутер последней прошивкой. Возможно, проблемы с роутером исчезнут сами собой.
Вариант с пробитыми (выгоревшими) портами LAN мы уже рассмотрели выше. Больше к ним возвращаться не будем.
Выявляем неисправность, если роутер стартует и есть возможности зайти в админ-панель.
Неисправность (симптом) | Решение |
1. При подключении кабеля WAN светодиод не загорается, или загорается, но подключения к Интернет нет и в админ-панели в разделе WAN написано что WAN-кабель не подключен. | Обрыв в цепях порта WAN. Смотрим согласующий трансформатор порта WAN и резисторы возле него. У меня было несколько случаев обрыва трансформатора или резисторов. Теоретически, возможно и межвитковое замыкание в трансформаторе, но у меня ни одного такого случая не было. Если трансформатор и тезисторы исправны, проблема скорее всего все же в порту WAN процессора. |
2. При подключении кабеля LAN светодиод не загорается, или загорается, но подключения к роутеру нет. Невозможно зайти в админ-панель с этого порта LAN |
Все то же самое как и вышедля порта WAN. Смотрим согласующий трансформатор порта WAN и резисторы возле него. |
3. Периодически роутер перегружается. |
Смотрим осциллографом на питание после стабилизатора. может потребоваться замена конденсаторов или микросхемы. Как вариант — смотрим тепловой режим процессора. У меня были случаи, когда после наклейки на процессор сверху небольшого радиатора роутер начинал работать стабильно. |
4. Слабый сигнал Wi-Fi. | Были случаи. Первым делом я подкидываю другую антенну с донора (благо запчастей хватает). В моем случае проблема исчезала. Если перепайка антенны не помогла, можно смотреть цепочку от антенны до процессора, мне ни разу не пришлось. |
5. Периодически отваливается Wi-Fi | В моем случае была проблема с процессором. Перепаял с донора и все заработало. Можно для очистки совести заменить антенну, хотя врядли это поможет. Скорее всего с таким роутером нет особого смысла возиться. Это будет нерентабельно. |
Ну а сейчас немного картинок с подписями.
Так выглядит типичный роутер изнутри. В центре — процессор, слева вверху — флэш, справа ОЗУ.
Слева — процессор, правее флэш-память.
Микросхемы флэш от разных производителей.
Вот что под процессором. Донышко припаяно и контакты в 2 ряда. Перепаять такой процессор — то еще удовольствие. Нет, конечно, это возможно, но стоит ли?
Окно программатора после стирания микросхемы флэш и ее проверки. Про программатор и его программное обеспечение я рассажу как-нибудь в отдельном обзоре, он того стоит.
Антенны 5dBi разных цветов, съемные и нет.
Согласующие трансформаторы. Слева WAN, справа два LAN.
А здесь наоборот, справа WAN (рядом лежит еще один, выпаянный из донора), слева 1 LAN
Вот что внутри у согласующего трансформатора порта WAN.
Перепаять трансформатор несложно, но и не так просто. Велик риск выдернуть выводы и испортить трансформатор или металлизацию отверстий платы. Нужно быть аккуратным и не спешить. Возле трансформатора видны резисторы. Очень крайне редко, но бывает что они выходят из строя и уходят в обрыв. Проверить их легко, а вот перепаять не очень. Очень уж они мелкие и стоят близко к трансформатору. Но ничего нет невозможного.
Мое know-how. Запаял в один тестовый роутер панельку и теперь после выпайки трансформатора из донора тестирую его. Это позволяет быть уверенным в том что запаиваещь 100% исправный трансформатор, без к/з витков. Трансформатор с к/з витками звонится как нормальный, проверить его можно только включением в заведомо исправный роутер.
Проверяемый трансформатор в панельке чувствует себя очень даже уверенно и сидит плотно.
А так выглядит изнутри трансформатор 2-х портов LAN. Кстати, он после этой экзекуции (трепанации) остался рабочим.
Моя любимая неисправность — дохлая флэш. Точнее на этой плате ее вообще нет.
В левом нижнем углу — встроенная Wi-Fi антенна. Странно, но даже с ней 720 TP-Link очень неплох. А ведь там еще есть место куда можно припаять нормальную внешнюю антенну. Тогда этот роутер вообще становится зверем и отдает Интернет с такой силой, что сетевой кабель из стен вытягивает… 🙂
На этом закончу свой небольшой обзор. Написал я его быстро и несколько сумбурно. Предупрежу что он рассчитан на более-менее подготовленных пользователей. Я специально подробно не разжевываю некоторые моменты а просто говорю что нужно сделать, подготовленные люди должны знать как это делается, а неподготовленным лучше в это и не влезать.
Дополнение:

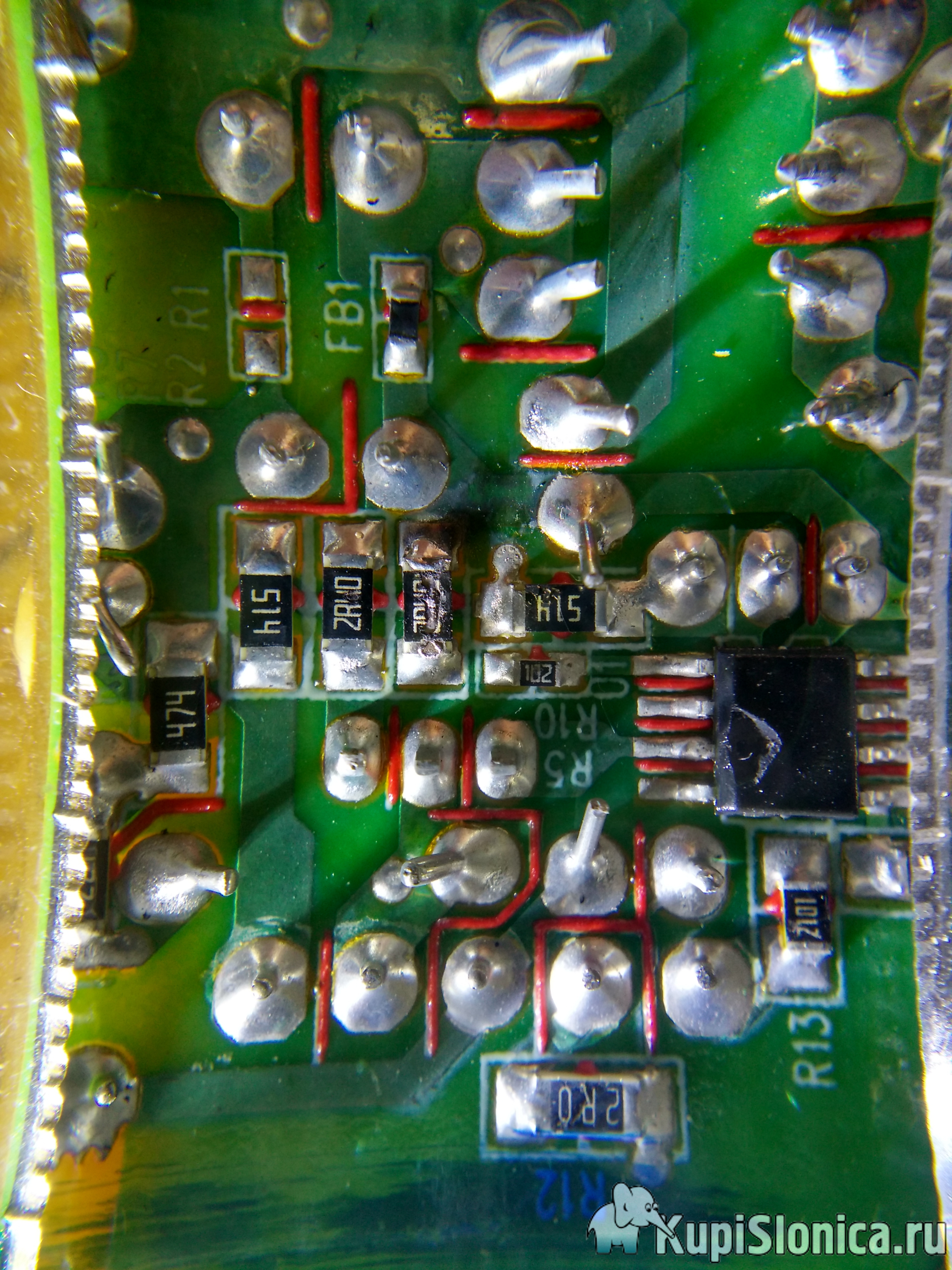

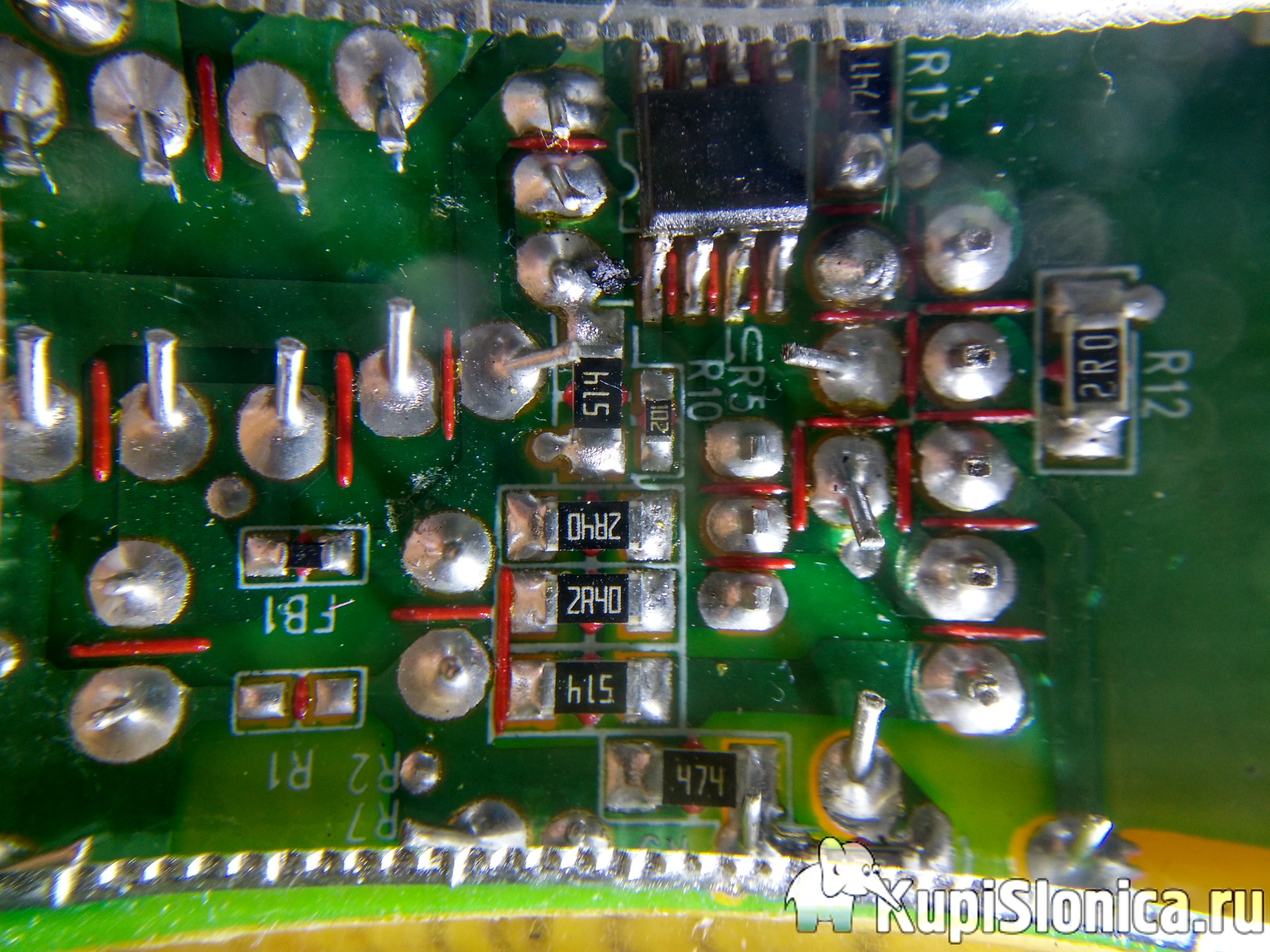

В стандартном блоке питания KB-3151C от TP-LINK на микросхеме ШИМ AP3706 производитель слегка упростил (удешевил) схему из даташита. Нет отдельной обмотки самопитания. Питание микросхемы снимается с обмотки стабилизации (ну или наоборот, стабилизация осуществляется при помощи обмотки самопитания). Соответственно нет стабилитрона, RC-цепочки на делителе напряжения, конденсатора С3 (по схеме выше) и, возможно, еще каких-либо других элементов, все не сверял. Если конденсатор С2 по схеме высох, по питанию ШИМ появляются пульсации, которые соотсветственно появляются на выводе 5 микросхемы (FB) и как результат — заниженное напряжение и отсутствие стабилизации. Отсутствие стабилизации также может быть из-за неисправности трансформатора, но это редко и этот случай уже клинический, заменить трансформатор можно только выпаяв его из донора…
Данная схема дана просто для того чтобы пояснить как работает схема стабилизации, она не является точной схемой блока питания KB-3151C от TP-LINK.
Данный блок питания очень простой и при мощности в 7Вт работает великолепно и проявляет чудеса надежности. Ни в какое сравнение не идет с D-LINK-овскими блоками питания, которые года через 3-4 мрут как мухи по осени. Из нескольких сотен KB-3151C, прошедших через мои руки при ремонтах роутеров мне попались только 5-6 неисправных: в одной половине «вспухли» конденсаторы, в другой половине была неисправна микросхема ШИМ.
Как пользоваться переходником USB-UART?
1. Включить переходник в USB. Установить драйвера.
2. Запомнить номер созданного виртуального COM-порта.
3. Подключить к роутеру для начала один провод GND (общий). Питание подключать не нужно.
4. Запустить PUTTY. Выбираем Serial. Пишем номер COM и скорость 115200.
Нажимаем «Open». Откроется окно консоли.
5. Далее подключаем RX провод переходника на TX контакт роутера и включаем роутер. Должны побежать строчки (не обязательно эти, этот скриншот просто для примера).
6. Если ничего не появилось, пробуем варианты подключения TX и TX. Вариантов немного. Это на тот случай, вдруг китайцы перепутали маркировку на переходнике USB-UART, я такое один раз встречал.
7. Если все получилось и строчки побежали, подключаем провод TX переходника к RX роутера.
Все, теперь вы видите что выводит в консоль процессор роутера и можете посылать команды с клавиатуры.
Дополнение 1

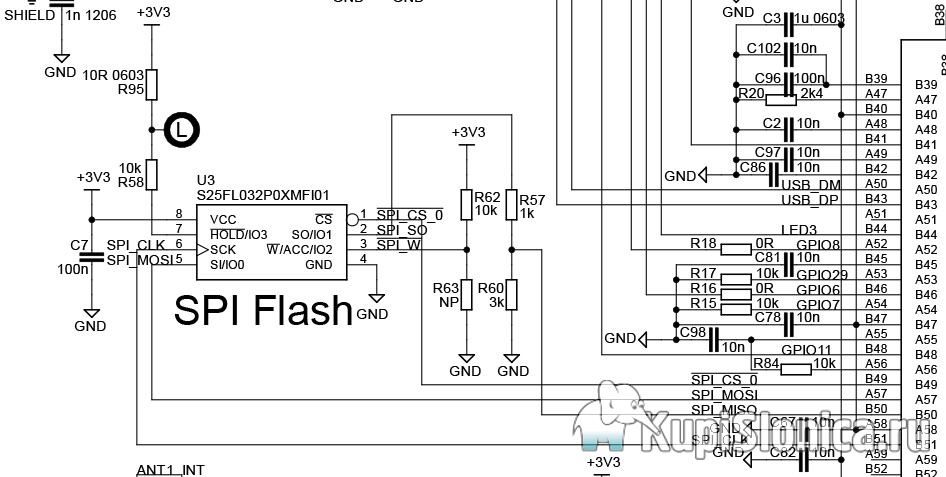

Так должна выглядеть обвязка flash 25-й серии.
Дополнение 2
FULLDUMP для прошивки (программатором) роутера TP-LINK TL-WR741 v4; СКАЧАТЬ.
Если статья оказалась для вас полезной, и Вы желаете поддержать сайт материально — это можно сделать перечислением любой суммы:
На на Яндекс Денги
или на WebMoney
… и (или) кликните по рекламному баннеру внизу страницы или сбоку, в сайдбаре.
Спасибо!
Данная статья очень познавательная,но я сам пробовал ремонтировать роутеры и с собственного опыта могу сказать, что хорошо бы выложить таблицу напряжений в контрольных точках роутера, чтобы при ремонте можно было бы при проведении диагностики произвести замеры и сравнить их с заведомо исправным роутером.
Аффтор, спасибо за статью!
Толково, доходчиво.
Целая коробка роутеров после грозы, не мой профиль, смог восстановить только 10% 🙂
теперь займусь.
Большое спасибо, удачи в работе!
Привет если кто понимает пожалуйста помогите У меня тп линк WD8961N очень часто стало падать снр марджин на 2 ку или 3 ку перезагружаю вернется на обычную 6 ку. частота падении 2 иногда 4 часа.
Привет
Доброго времени суток. У меня маршрутизатор tl-wdr3600, двух диапазонный, на нем стоит 3 стабилизатора, вот только какие напряжения должны быть на их выходах я не знаю, сам маршрутизатор не подает признаков жизни ни одним светодиодом, бп в порядке, на входе козы нет, визуальна прогаров нет, нулевики целые, проц не греется, логически один стаб должен давать 5в для usb, на двух других напряжения не понятные 1,2 и 1,8в, а какие должны быть?
Здравствуйте, Ув. Админ. Столкнулся с проблемой: Было две точки Tp-link Wl5210g, аппаратно переделал их в NS2 т.е. выпаял флэш перепрошил дамп и одна из них не завелась. Т.е. грузится нормально, горит светодиод питания lan моргает как положено но пинг не проходит естественно в настройки зайти не могу. Комп на «перетык» лан кабеля реагирует адекватно:100Мв на точке светодиод лан при отключении гаснет при подключении загорается. Консоль выдает тоже что и на рабочей точке. Потом снял микросхему RTL8201CP и трансформатор и заменил на новые, но ситуация та же. Помогите советом что может быть?
Вот что консоль выдаёт: https://yadi.sk/d/MvBL5Ve9DGkR5A
Если точки были рабочие и после перешивки одна из них не завелась, логично предположить что при перепрошивке что-то пошло не так. Я бы для начала попробовал прошить новую микросхему флэш и запаять ее. Возможно, в старой есть битые блоки. Я не знаю что должна выдавать Ubiquity в консоль, но строчки
Unknown flash (001640EF:0000), assuming 64 blocks of 65536 size
Unknown PHY: FFFF:FFFF
мне не нравятся.
Спасибо. Буду пытаться перешить флэшку, хотя я сюда покупал новую.
Строки:Unknown flash (001640EF:0000), assuming 64 blocks of 65536 size
Unknown PHY: FFFF:FFFF точь в точь совпадают с рабочей точкой. Схему наверное не достать? Уже бы выкинул бы это старьё. Да жалко, делился с соседкой пенсионеркой Интернетом.Теперь ходит ко мне с детьми пообщаться по Вайберу.
RTL8201CP поменял, транс поменял, флэш опять отпаял перепрошил, вернул на место. Но картина та же: все грузится, в консоли один в один с рабочей точкой, светодиоды моргают как положено но Пинга нет! Нет ли там привязки к серийному номеру флэшки, её пришлось заменить сразу при переделке? Стояла 25Q32BV заменил на 25Q32JV тоже 3.3 Вольтовую. Пинг 192.168.1.20 в консоли командой BusyBox через UART проходит а 192.168.1.254 — нет . Это как бы внутри железки пинг идёт, а наружу не пускает! Что? Буду очень признателен за помощь! Мозги уже задымились.
Хорошая статья, познавательная, большое спасибо за такой материал, но у меня есть вопрос по схеме обвязки Flash S25Fl032…., подскажите,пожалуйста 6 вывод можно прицепить на 3,3 В или я ошибаюсь, очень надо разобраться.
6-й вывод это последовательный тактовый сигнал, его нельзя подключать к 3,3В. 7-й — можно.
Нет ли у Вас схемы обвязки данной микрухи, а то у меня оторвались дорожки и я не могу найти цепи их подключения, я пробовал проверять сигналы на рабочем роутере и не увидел сигналов на выводах микрухи,в виде синусоиды или прямоугольных импульсов, а есть только уровни напряжений.
Можно ли мне определить по форме или виду сигнала на какую ногу он идет или нет???
Схема обвязки есть. Она в статье в конце (Дополнение 1), вы невнимательно смотрели. Сигналы должны присутствовать при обращении к flash на 2,5 и 6 выводах.
Я эту схему смотрел и распечатал для себя, я имел в виду как по виду сигнала определить их принадлежность к соответствующей ноге или при обращении к Flash на выводах (2,5,6) должны подыматься высокий уровень сигнала??
При обращении к флэш на этих выводах будут последовательности сигналов. Можно подключить светодиод к этим выводам и земле и увидеть мигание при передаче данных.
Как по виду сигнала определить принадлежность я не знаю.
Просто я подключался осцилографом к выводам микрухи и кроме высокого уровня я не увидел ничего похожего на синусоиду или прямоугольные импульсы, может конечно я прозевал их и они появляются только при включении роутера, а потом просто выставляются высокие уровни.
Должны быть пачки импульсов. Да, только сразу после включения, когда из flash читаются данные.
Спасибо, попробую уловить эти импульсы…
Прошу прощения, возник попутный вопрос по данной теме.При замене микрухи 25Q32 и им подобных на новую, какую прошивку заливать и где её брать, она должна быть с BOOT в названии или нет.Насколько я понял на сайте производителя лежит обновление прошивки без загрузчика.
В новую микруху нужно заливать full dump с загрузчиком, прощивкой и областью ART. Full dump можно считать с рабочего роутера (поменять только адреса MAC и пароли по-умолчанию. Или есть специализированные сайты где собраны библиотеки дампов. Доступ туда, естественно, по паролю, но получить пароль не так уж сложно.
Full dump должно быть в названии файла или это долна быть прошивка с BOOT в названии. Заранее спасибо.
А может можно выделить с полного дампа загрузчик и сделать его универсальным допустим для TP-Link серии или он строго индивидуален для каждого изделия ???
Название файла может быть любым, главное чтобы в описании было указано что это полный дамп. Загрузчики давно выделены и их можно прошить отдельно. Есть альтернативные, типа Bread и т.п. Но если флэшка умерла, мало прошить загрузчик и прошивку. Есть еще раздел ART, там записаны калибровочные таблицы для радиомодуля.
Загрузчик для каждой модели индивидуальный. В нем прописан объем памяти и адреса прошивки и ARTa.
Добрый день! Подскажите пожалуйста, имеется роутер Technicolor TG582n. В последнее время стал долго включаться. Индикация первого светодиода появляется через 2 минуты, после чего загружается и нормально работает до следующего отключения. Блок питания менял, не помогло. В чем может быть проблема?
Имеет смысл открыть роутер и посмотреть на предмет вздувшихся конденсаторов.
Добрый день. Спасибо, очень интересное и познавательное руководство .Если у Вас есть возможность и это не сильно затруднит, подскажите пожалуйста Роутер TP-LINK TL-WR741ND(RU) VER 1.3 — циклическая перезагрузка, период около 4 с.
Все светодиодные индикаторы, кроме WiFi загораются, затем гаснут( кроме power)( период около 4 с).
В консоли- автобут не предлагает и никак не реагирует на ввод tpl. Порты не появляются.
Зажатие при включении reset никак не влияет на вывод в консоль.
консоль:
U-Boot 1.1.4 (May 31 2010 — 09:46:31)
AP91 (ar7240) U-boot
DRAM:
sri
#### TAP VALUE 1 = a, 2 = a
32 MB
id read 0x100000ff
flash size 4194304, sector count = 64
Flash: 4 MB
Using default environment
In: serial
Out: serial
Err: serial
Net: ag7240_enet_initialize…
No valid address in Flash. Using fixed address
: cfg1 0xf cfg2 0x7014
eth0: 00:03:7f:09:0b:ad
далее в цикле выводит опять U-Boot 1.1.4 (May … etc.
бывают вариации в строке
#### TAP VALUE 1 = 9, 2 = a
No valid address in Flash в логе процессора явно говорит о том что повреждена информация а flash-памяти или сама микросхема. Нужно выпаять микросхему Флэш, скачать full flash (не прошивку с сайта производителя) и прошить ее программатором. Лучше микросхему взять новую, стоит она совсем немного, а то 1-я версия 741 роутера это уже ведь старичок…
День добрый! подскажите пожалуйста — TL-WDR4300, какие должны быть напряжения на выходе преобразователей питания MP1482DS и APW7120 ?
Добрый день, на tenda ac6 перестала работать сеть 5Гц, не видна в списке сетей, а если и появлятся то на пару сек и подключиться не удается. Перепрошивал и тд. 2.4 работает нормально. конденсаторы могут быть тому причиной?
индикатор 5Гц горит, а в настройках роутера пишет что 5Гц работает.
Конденсаторы не при чем. Если не виден диапазон 5GHz скорее всего проблемы с усилителем этого диапазона (там их 2 на диапазон 2 и 2 на диапазон 5). Можно тепловизором (или просто на ощупь) проверить греется ли один из усилителей и выпаять его. Диапазон скорее всего заработает, пусть с потерей скорости. Если не получится, возиться нет смысла. Если честно, Tenda AC6 посредственный роутер нижнего ценового диапазона. Возня с ним не окупит его стоимости.
Здравствуйте.
У меня huawei hg532e.
Перестао работать wifi, индекация не горит и не включаеться (не через кнопку и не через веб интерфейс — веб интерфейс рабочий). Хотя, когда в веб интерфейсе wifi вкюченый, то его можно кнопкой (включения/выключения) отключить и в веб интерфейсе он откючаеться, но при этом индекации не какой
Очень полезная статья! Спасибо)
У меня есть роутер Asus RT-AC88U
На нем отвалился WiFi диапазон 2.4ггц
Индикатор 2.4 больше не включается, в общем
Признаков жизни по этому диапазону не подаёт, перепрошивка не помогает, я так понимаю это проблема в самой микросхеме передатчика?
Такие же симптомы если во флэш поврежден арт-раздел (раздел в котором записаны калибровки радиомодулей). При перепрошивке через web интерфейс эта область не перешивается. Проверить можно только прошив fulldump программатором.
Доброго Вам!
Набрел на Ваш сайт — очень познавательно…
Проблема с Xiaomi Mi WiFi Router 3G на OpenWrt snapshot
Нет сигнала на Lan — горит только зеленый. Вчера обнаружил при подключения ноута.
До этого использовал Lan только для прошивки — в этом случае сигнал есть, все индикаторы работают.. … .
Инет получаю через USB модем Huawei E3372h… .
Спасибо за любую наводку!
Спасибо помогли….!)
Спасибо!
Доброго врнмени суток уважаемый!
Суть проблемы: есть девайс WR841Nd, плата как на вашей фотке (та что с отпаянным процом под фоткой с типами флеш), проблема в том, что в результате моего косяка утерян резистор r92 и оборваны дорожки к нему, а поэтому непонятно как он подключен вторым концом к флешке, и (возможно) резистору r89. Если у Вас есть возможность и не сильно это затруднит, не подскажете ли номиналы этих резисторов и как подключен r92? Просто схема включения флеш весьма отличается от «стандартной 703й» указанной и у вас тоже, а без этих резисторов или их неверных номиналах роутер не стартует (горят все лампы), подобный случай вот тут описан: https://price-altai.ru/topic561229-opredelit-rezistor-na-tplink-tlwr841n-ver82.html но там у человека хоть дорожки целы. И последние резистор r89 у меня не звонится даже на пределе 2мом, хотя должен быть вроде 10ком, поэтому и про его номинал спросил. К сожалению схему на этот роутер найти невозможно — поэтому последняя надежда на Вас.
Схема включения 25 серии флэш не может быть такой или другой. Номинал некоторых резисторов не принципиален, это цифра. Посмотрите в даташиты на 25 серию и все станет понятно.
Персональные подарки для активных игроков.
Академия покера — обучение игре в онлайн-покер.
Добрый день!
Имеется роутер TP-LINK TL-MR6400. Умелые люди сломали держатель СИМ-карты и роутер её не видит. Есть ли нормер производителя для этого держателя, чтобы где-нибудь заказать и заменить испорченный держатель.
Спасибо!
Номер производителя можно спросить у производителя. На их сайте есть форум где их представитель иногда отвечает на специфичные вопросы. Но, думаю, дело это безнадежное. Никто держатель вам не продаст. Прозе поискать такой же роутер на рынке б/у или купить поломаный.
Добрый день.Спасибо за статью. Роутер TP-LINK TL-WR741.Если у Вас есть возможность и это не сильно затруднит, подскажете пожалуйста номинал резистора R118. На Вашем фото с выпаянным согласующим трансформатором WAN крайний слева. ,,Возле трансформатора видны резисторы. Очень крайне редко, но бывает что они выходят из строя и уходят в обрыв. Проверить их легко, а вот перепаять не очень. Очень уж они мелкие и стоят близко к трансформатору. Но ничего нет невозможного.,,Поделитесь опытом, как его перепаять. У согласующих трансформаторов справа два LAN, вроде такие же стоят по 75 Ом. Заранее спасибо за ответ.
R118 тоже 75 ом. Я выпаиваю такие мелкие SMD резисторы разными способами. В данном случае я бы выпаял трансформатор WAN, помазал флюсом для SMD и сбоку погрел бы жалом паяльника (нож) так чтобы одновременно расплавился бы припой на обеих контактах и этим же жалом как лопаткой сковырнул с платы. Оплетко удалил бы припой с одной площадки (или двух, это непринципиально) и новый резистор сначала бы посадил подогревая паяльником в оставшийся припой а затем на другую сторону припоя добавил прямо на жало.
если есть возможность подскажи. Сгорел USB порт на wr1042nd при вскрытие около порта стоит микруха sot23-5 сгорела, что это за микруха
Нет у меня такого роутера чтобы посмотреть. А схемы ДСП, их нет нигде.
Добрый день. Есть роутер Asus RT-N66U после грозы. Загружается, по вайфай можно на него зайти, по проводу не получается. WAN и LAN 1 и 2 горят постоянно без подключенных проводов. LAN 3 и 4 не горят. При подключении любого из этих 5 портов к компу соединение не инициализируется даже. Попробовал выпаять согласующие трансформаторы WAN и LAN 1 и 2 — не помогло. В этом роутере стоит отдельный чип свича BCM53125SKMMLG. Правильно ли я понимаю что сам процессор жив, т.к. роутер грузится и вайфай работает? Т.е. нужно скорее всего перепаивать чип свича? или что то еще может вылететь? Заранее спасибо.
Уточнение — на роутере поднимается только wifi 5G. второй wifi 2,4G не поднимается. Обновил до последней прошивки. не помогло. подключился ком портом. На команду ifconfig выдает только интерфейсы br0, eth0, eth1, lo, vlan1. портов eth2 и далее не видет. В логах загрузки выдает сообщение: eth2: cmd=14: No such device
_ifconfig: name=eth2 flags=1243 IFUP addr=(null) netmask=(null)
eth2: No such device
Не совсем понятная неисправность. Если роутер загружается и по wifi можно зайти в панель, а по кабелю не подключается ни через один интерфейс, я бы сделал вывод что вышла из строя микросхема свича. Но то, что не подымается диапазон 2ГГц вызывает подозрение что в прошивке не все в порядке, возможно повреждена (или затерлась) область ART. При перепрошивке через web-интерфейс эта область не восстанавливается.
1. Имеет смысл подключиться по UART и посмотреть что же там говорит процессор при загрузке. Возможно все станет понятно.
2. Я бы отпаял микросхему flash и, сохранив предварительно дамп, попробовал зашить fulldump с обязательной верефикацией. Возможно подтерлась часть прошивки или повреждена часть ячеек в флэш памяти.
У меня еще точно такой же роутер исправный есть. Сбросил оба в ноль. Подключился к обоим по UART. Cнял процесс загрузки, ifconfig и nvram show Выложил на гуглдиск в текстовых файлов.
сломанный — https://drive.google.com/open?id=1EQSt1lEuD0LlqF0J_zEUCHjion_A3Pkl
рабочий — https://drive.google.com/open?id=1TITNc_yKc1gVrAbHtJsH_5F90ndPexE1
Видно разница есть, из того что я понял сломанный роутер прямо с первых строк почему то не видит et0: Broadcom BCM47XX 10/100/1000 Mbps Ethernet Controller 5.100.127.
Я не специалист, трудно понять из этого что то :(.
Еще пытался найти блок схему как там все включено но не нашел. Похоже что 4xLAN+1xWAN подключены через отдельный чип свича BCM53125SKMMLG. А вот два чипа wifi BCM4331KMLG напрямую к процессору BCM4706KPBG. Флэш память на чипе S29GL256P10TFI010.
На плате есть еще JTAG. Но программатора нет :(. Смогу ли я через него флеш память считать и переписать? Какой тут программатор подойдет? и там же как то еще всякие MAC адреса зашиты и т.п.
У меня еще точно такой же роутер исправный есть. Сбросил оба в ноль. Подключился к обоим по UART. Cнял процесс загрузки, ifconfig и nvram show Выложил на гуглдиск в текстовых файлов.
сломанный — https://drive.google.com/open?id=1EQSt1lEuD0LlqF0J_zEUCHjion_A3Pkl
рабочий — https://drive.google.com/open?id=1TITNc_yKc1gVrAbHtJsH_5F90ndPexE1
Видно разница есть, из того что я понял сломанный роутер прямо с первых строк почему то не видит et0: Broadcom BCM47XX 10/100/1000 Mbps Ethernet Controller 5.100.127.
Я не специалист, трудно понять из этого что то :(.
Еще пытался найти блок схему как там все включено но не нашел. Похоже что 4xLAN+1xWAN подключены через отдельный чип свича BCM53125SKMMLG. А вот два чипа wifi BCM4331KMLG напрямую к процессору BCM4706KPBG. Флэш память на чипе S29GL256P10TFI010.
На плате есть еще JTAG. Но программатора нет :(. Смогу ли я через него флеш память считать и переписать? Какой тут программатор подойдет? и там же как то еще всякие MAC адреса зашиты и т.п.
Напряжения все проверил, все совпадают.
Наверное понял почему второй вайфай не работает.
Нормальный роутер:
eth0: Broadcom BCM47XX 10/100/1000 Mbps Ethernet Controller 6.30.163.2002 (r382208)
eth1: Broadcom BCM4331 802.11 Wireless Controller 6.30.163.2002 (r382208)
eth2: Broadcom BCM4331 802.11 Wireless Controller 6.30.163.2002 (r382208)
Сломаный роутер:
eth0: Broadcom BCM4331 802.11 Wireless Controller 6.30.163.2002 (r382208)
eth1: Broadcom BCM4331 802.11 Wireless Controller 6.30.163.2002 (r382208)
т.е. из за отсутствия Ethernet Controller в сломаном роутере смещается нумерация портов. и работает скорее всего eth1 который конфигурируется как wifi.
Что только с этим делать )
Я так понимаю, процессор последовательно производит опрос оборудования и присваивает им нумерацию портов eth. Раз BCM47XX не отвечает, нумерация смещается. Но при этом, по идее, все равно должен работать второй диапазон. Я не помню у 66-го усилитель радиоканала встроены в чип или идут отдельными мелкими микросхемками, нет сейчас под руками чтобы глянуть, но есть вероятность что вышел из строя один из усилителей и коротит по питанию, поэтому и нет второго диапазона.
Что можно сделать? Ну, как вариант, купить на Али микросхему контроллера LAN и найти того кто сможет её заменить. Например, в солидных сервисах где ремонтируют телефоны это скорее всего смогут сделать и не думаю что это будет дорого. Заодно там смогут глянуть на плату тепловизором и определить нет ли где КЗ.
По поводу прошивки fullflash. Через JTAG я сам никогда не шил. Для 29-й серии Флэш нужен уже приличный программатор, типа TL866 и колодка под тип корпуса, стоимость его выше чем стоимость роутера. Прошить можно через UART, я на TP-LINK шил когда-то, когда программатора не было. Инструкцию нашел в Интернет и попробовал. Но сейчас бы предпочел выпаять микросхему и залить программатором. То что в фуллфлэше другие мак-адреса это не страшно, работать будет а потом можно в любом hex редакторе заменить на свои, в интернет есть адреса по которым находятся маки в прошивке.
Доброго времени суток Андрей. У вас судя по всему окончательно сдох свитч BCM53125SKMMLG. У меня роутер RT-AC66U, по схемотехнике они практически идентичны, за исключением поддержки АС и еще всяких мелочей. У меня была проблема, сгорели 1 и 2 порт(были в кз на землю), но 3 и 4 все еще работали, ну и черт меня дернул их восстановить, думал куплю микросхему перепаяю и все будет окей. Купил свитч BCM53125SKMMLG за 9$ вроде, смотрю контакты не большие, сейчас их залужу припаяю феном с нижним подогревом и все будет ок. Но как вы могли догадаться у меня не чего не вышло(что логично). Микросхему покупал без трафарета т.к. он стоит больше чем сам свитч, с доставкой около 17$ и продает его всего один продавец на aliexpress. Но после того как я повторно залуживал микросхему с большим количеством припоя, оторвал пару пятаков, они оказались очень нежные, и после попытке ребола универсальными трафаретами окончательно угробил микруху оторвал угловую площадку. Но роутер то жалко так оставлять. Короче купил трафарет и еще один свитч. Накатал шары паяльной пастой, пользуюсь ею т.к. она универсальная заменяет все размеры шаров, мне для домашних ремонтов самое то, профессионально ремонтами не занимаюсь. Трафарет прислали не под размер микрухи, а 55Х55 мм, очень тонкий, тоньше обычных, микросхему фиксировал на трафарете каптоновым скотчем чтобы не куда не съезжала, при нагреве его довольно сильно изгибает, но при остывании возвращает свою форму. Потренировавшись на сгоревшей, с 3-й попытки получилось сделать более менее, после чего накатал на новую предварительно не залуживая ее. Получились шарики очень маленькие, думаю из за тонкого трафарета и при запайке визуально он как будто на пузе сидит, поэтому в идеале конечно использовать шары нужного диаметра, а в этом трафарете их там как минимум 2 разных диаметра. После того как запаял, он у меня не заработал, были симптомы как у вас, один в один, даже логи практически идентичные(за логи спасибо). Тут я подумал что или запаял плохо или брак попался. Короче прогрев еще раз феном с нижним подогревом и роутер заработал, ура! По цене у меня вышло 9+9+17=35$ что треть от нового с новой ревизией и лучшими характеристиками. Так что думайте нужно оно вам или нет, особенно если еще есть половина портов и вам это не критично.
Добрый день. У меня роутер tplink TL-WR841N v8, и у меня такая проблема режет скорость и по кабелю и по wifi, если подключить интернет напрямую к компу, то скорость нормальная. Прошивал и последней прошивкой и откатывался на раннюю и OpenWrt и DD-WRT для версии 8 ничего не помогает. На прямую скорость 95мбит, а через роутер 40. В настройках все перепробовал ничего не помогает, на вас последняя надежда.
Тяжелый у вас случай. Непонятные дефекты на уровне субъективного восприятия (замер скорости) искать трудно, почти невозможно. Если меняли прошивку и все то же самое, значит проблема в «железе». Это может быть что угодно, начиная от кабеля (да, как ни странно, у меня был однажды случай когда кабель перевернули другим концом и все заработало быстро, а так тормозило, вероятно контакт в разъеме с одной стороны был ненадежным) и заканчивая разделительным трансформатором WAN порта и процессором. Возможно порт подгоревший и работает, но не так как нужно. Сам процессор холодный? У 8-й версии он должен быть комнатной температуры, если горячий — то проблема в нем.
Кабель переворачивал и новый пробовал, не помогает, а процессор не знаю, сверху роутер холодный, я не разбирал.
Не разбирал… Как в анекдоте про автомобиль: «по колесу стучал? Дверцей хлопал? Ну тогда не знаю…»
А если процессор не греется, то wan порт? А его можно попробовать переназначить?
Нагрев процессора говорит о том что что-то в нем не так. Отсутствие нагрева процессора ни о чем не говорит. Что бы сделал я.
1. Поставил OpenWRT (не обязательно последней версии, модель роутера не такая уж свежая). Я бы ставил v14 или 15.
2. Проверил как все работает. После стандартной прошивки стабильность просто поражает.
3. Если что-то не так со скоростью — переобозначил бы WAN на один из LAN, это несложно, пошаговые инструкции есть.
4. Если снова что-то не так — отправил бы такой роутер в полет.
Все понял, буду пробовать. Спасибо за ответ
Здравствуйте! Помогите решить проблему! Попал в руки роутер:ASUS RT-G32 Ver C1. F\W 2.0.2.4. Не получается подключить не по Lan не по WiFi, при включение горят лампочки power, WAN, LAN (кабель интернета и пач-корд к пк подключены) но зайти на роутер для настройки не получается. Пытаюсь прошить по инструкциям с (сайта 4пда) в программе Tftpd64 пару секунд загружалась синяя строка дальше выскакивает окно: 6743 blocks transmitted dMD5: и набор цифр и букв. При этом роутер не перегружался горят лампочки Power и LAN. Подключения нет. Через программу Rescue.exe идет процесс доходит до 100% после пишет: Не удается установить соединение с беспроводным устройством, также роутер не перегружался горят лампочки Power и LAN. Подключения нет. Правильно я понимаю что прошивка загружается на роутер но не прошивается?
Вы точно делали по инстркции? На компе IP фиксированный? Роутер пингуется?
Здравствуйте!
Видно, у вас большой опыт по ремонту роутеров. Сам я ремонтирую телефоны. Но тут друг отдал практически новый Huawei WS550, который перестал работать после грозы. Читал в комментариях здесь, что такие редко выживают, либо игра не стоит свеч… Но в моём случае, кажется, что не всё так плохо: питание в норме, LAN-ы работают, Wi-Fi раздается, не работает только WAN (индикация не горит ни с кабелем, ни — без). Очень грелась KSZ8041NL, и я ее заменил (заказал на али). Но WAN так и не заработал. Компьютер его видит, но не дает продолжить настройку, так как спотыкается на подключении интернета — честно говоря, очень странный интерфейс, никак не могу попасть в основное меню, чтобы попробовать перенастроить порты. Можете что-то подсказать? Не такая дорогая вещь, но жалко выбрасывать, ведь он почти рабочий)
Не сталкивался именно с WS550, но все без исключения роутеры HUAWEI нижнего ценового диапазона, которые попадали ко мне оказались абсолютно неремонтопригодными и я для себя сделал вывод что связываться с сетевым оборудованием этого производителя в секторе SOHO себе дороже. Проще купить тот же TP-LINK. Или добавить еще немного и взять Keenetic или ASUS.
Здравствуйте.Подскажите пожалуйста.ADSL wi-fi роутер Sagemcom F@st 2804 v7. Периодически начинает во время работы мигать линия и пропадает интернет.Через несколько секунд помигав восстанавливается и работает. Бывает часами нормально работает, а бывает несколько раз за 5 минут повторяется такая картина. Подумал что это линия и подал заявку мастера приехали и проверили линию все в норме. Подключаю другой однопортовый без WI-FI работает без проблем.Вопрос подлежит ли он ремонту или не стоит c возится?
ADSL роутер (модем) последний раз держал в руках лет 5 назад, уже тогда это была устаревшая технология и их у нас почти нигде не использовали. А Sagemcom вообще ни разу не видел. Мое мнение, возиться с ним не стоит, тем более если он глючит и неисправность плавающая. Проще на барахолке поискать рабочий, их там должно быть масса за копейки.
Здравствуйте, спасибо вам за пост, очень интересно, было разобраться в «кишках» роутера. Можете нам помочь советом? Есть 2 роутера zyxel — почти одинаковые (по форме и по модели) — Keenetic Lite и Keenetic 4G — у лайта сгорели порты но работает вайфай, а 4Ж — сгорел от перепада напряжения в сети 220 (это точно). Точнее это был не перепад, а длительный не контакт, искрила розетка. Хотелость спросить — можно ли перепаять в домашних условиях, что то из «работающего» лайта, в «не работающий» 4Ж — будем очень благодарны вам за любую помощь или совет.
По поводу того где сгорели порты: вряд ли они сгорели все. Скорее всего сгорел один и он блокирует работу остальных. Можно вычислить неисправный порт (обычно на нем горит индикация даже если в порт не вставлен кабель или при вставке кабеля загораются индикаторы не только этого порта, но и соседних) и отрезать его между трансформатором и процессором. См. мой комментарий от 11/02/2019 at 12:18.
Тот который «сгорел». Обычно горят блоки питания, сам роутер редко выходит из строя. На входе роутера стоит DC-DC преобразователь. Он состоит из нескольких деталей, в большинстве случаев вышедшие из строя детали заметны сразу. Если вышла из строя сама микросхема DC-DC, ее можно заменить. Сможете вы это сделать сами в домашних условиях или нет, зависит только от ваших личных знаний и умений.
Открыл крышку 4G — по виду все детали в порядке, блок питания выносной — работает с другими роутерами (с тем же лайтом) — как можно вычислить какая деталь перегорела? это что может быть — решистор или ёмкость или что то ещё?
По тому что вы задаете такие вопросы я могу сделать вывод что вы не очень хорошо знакомы с электроникой и, боюсь, вы сами не справитесь. Нужно отследить напряжение от выхода до микросхемы ШИМ (по дороге могут быть диоды и резисторы с нулевым сопротивлением, затем после микросхемы ШИМ диод, дроссель и конденсаторы. Далее напряжение питания должно поступать на микросхемы процессора, оперативной памяти и флэш памяти. На какие выводы нетрудно узнать скачав соответствующие даташиты. Куда-то питание не доходит.
Здравствуйте!
Роутер tl wr940n v3
Стоял на подоконнике, с окна набежала вода, роутер работал, потом за ерундил, обнаружив воду, роутер выключили и просушили.
После включения, он благополучно работает, кроме полноценной работы wi-fi, уровень сигнала стал ужасным, работает радом с роутером максимум на расстоянии метра, дальше уже пропадает.
Я его разобрал, прочистил все спиртом, просушил феном еще раз, проблема осталась.
Обновил прошивку, проблема осталась.
Если подключаю кабелем к ПК, все ок, wi-fi тоже работает, проблема именно с уровнем сигнала.
Пытался найти чтонибудь похожее на мою проблему в сети, ничего путного не нашел.
С антеннами врятли что могло случится, их ни кто не крутил.
Доводилось ли сталкиваться с подобным?
Буду признателен за помощь.
Спасибо!
У меня целая коробка роутеров с такими симптомами стоит, потихоньку разбираю на органы. Есть еще такие у которых вроде и сигнал не слабый, а wi-fi нормально не раздается, передающая часть нормальная, а приемная подгорела. Я такие диагностирую таким способом: перевожу роутер в режим моста (WDS)и делаю поиск сетей. Если он видит 20 и более сетей (у меня такая цифра, у вас может отличаться), радиоканал роутера нормальный. Если видит только рядомстоящую точку и то не 100% уровень — радиоканал роутера неиправен.
Решение этой проблемы скорее всего состоит в замене процессора. Для меня это нерентабельно.
Спасибо, тогда буду брать новый, т.к. искать такой процессор, да еще и паять его, с 2х рядными контактами это нужно не мало опыта, которого нет 🙁
Выбрал пал на TP-LINK TL-WR842N, с usb для 4G
Добрый день. Спасибо за интересную статью)
Подскажите пожалуйста.
Маршрутизатор Asus RT-AC66u, перестал работать.
Симптомы: При подачи питания, горят 3 индикатора (Wan/Lan1/Lan2), на подключения не как не реагирует, Nvram не очищает. С флешки прошивку не читает.
До этого была 1 раз такая ситуация, но потом он заработал и работал хорошо, перезагружался и выключался. Перегревов роутера не было, так как стоит доп кулер.
Отвал процессора, тоже думал. Но он за 10 минут равномерно нагревается. Без резких скачков, это я смотрел по тепловизору.
Нашел человека на 4pda c такой же проблемой. Он начал диагностировать, но потом забил или поленился.
Цитирую «Сервис вернул с словами что у них нет дампа прошивки… после этого я сам разобрал и начал смотреть, нашел горелую шимку, заменил. после нашел кз на дросселе, через ЛБП вычислил что сгорел один усилитель wi-fi модуля, выпаял его. после нашел еще одно кз на другом дроселе, но виновника не смог найти»
Куда копать не знаю, вообще стоит ли его чинить? Может симптомы вам знакомы и вы сталкивались с такой проблемой?
Хотя бы советов:-)
Я не помню уже как у 66-го. У 56-го загрузчик в отдельной микросхеме а сама прошивка в другой (spi-nand). Возможно повреждена flash с bootloader-ом.
Нужно подключаться по UART и смотреть на каком этапе стопорится загрузка.
Здравствуйте.
TP-Link TD-W8961ND.
При старте без подключения проводов к ADSL и LAN, загораются три первые лампочки и 4 последние (LAN портов). 4, 5 лампочки (WiFi и замок) вообще не включаются. Первые три лампочки постоянно горят, а четыре последние (LAN) мигают с интервалом 8 сек. При подключении к LAN, последние лампочки гаснут, а лампочка подключенного порта слегка мерцает. Роутер не определяется ни по WiFi ни через LAN. На нажатие и удержание кнопки Reset, роутер ни как не реагирует.
По ADSL ничего не подскажу. Давно уже нет их у нас. Оптика кругом.
Здравствуйте!Симптомы указывают на слетевшую прошивку или сдох CPU. Ремонтировал десятки таких модемов. Если есть программатор то могу отправить вам дамп прошивки.
Отличная статья о ремонте роутеров. у меня проблема с tp-link741nd v4.2ru.подключение по pppoe.работает отлично. но при отключении питания пропадают настройки порта wan.на следующее утро включаю и настройки появляются. выключаю пропадают.не помогает перезагрузка и другая прошивка. не греется конденсаторы норма стабильное напряжение.грешу на flash.можно ли ее прошить через usb-ttl pl2303hx? нужна ли перемычка на плате между tx и tp18?/как в 740/.если можете помогите пожалуйста с рабочим дампом. может есть еще какие-то причины почему роутер не сохраняет настройки маршрутизации. заранее спасибо.
Все настройки хранятся в flash памяти, поэтому любые глюки со слетанием настроек это почти 100% проблемы с flash или ее обвязкой. Как должна выглядеть обвязка flash добавил в конце статьи. 740 и 741 TP-LINK это один и тот же роутер, отличие только в съемных или несъемных антеннах, поэтому все детали должны быть распаяны одинаково. Микросхему нужно менять, не обязательно на такую же модель, подойдет любая 25 серии на 32Mbit. Прошить flash через UART можно, информации о том как это сделать в интернет полно, но я предпочитаю выпаять и прошить программатором (CH340 стоит $2 и в жизни может не раз пригодиться). Я для 24 серии EEPROM и 25 серии flash купил себе EZP2010. Он сейчас стоит примерно $7 шьет примерно то же что и CH340 но в разы быстрее, иногда это важно.
Рабочий дамп тоже выложил в конце статьи. Шьете его, потом обновляетесь через панель роутера на любую версию с сайта производителя или на альтернативную прошивку, что нравится.
Обратите внимание на красный текст в конце статьи. 🙂
TP-Link качественные роутеры и купленный не с рук на базаре,а в коробке с магазина не ломается. Убедился по модели 740N где нечему сгорать разве что специально туда не лезть «очумелыми ручками» Почти 5 лет ежедневной работы говорит сам за себя. А рассуждения типа «вам попался хороший образец» не хочу даже слышать. Блоки питания не имеют никакого вздутия конденсаторов. Кончились те времена 2000-х годов когда надо было через год менять электролиты от того что установлены на предельных значениях.
D-Link DIR 655. Нет wi-Fi. В админке пишет — init failed.
Проблема в самой плате Wi-Fi (с рабочего роутера подкидывал все ок).
Что может быт в этой плате?
DIR-655 у которого WiFi выполнен отдельно Mini-PCI? Может проще поискать такую платку на Avito или E-bay? Они копеечные и сейчас почти никуда не годятся кроме такого вот переходного оборудования. Давно таких древних не видел. Может не мучить старичка а отпустить его уже на покой?
Добрый вечер. Возникла необычная проблема с роутером TL-WR841N v8. Очень низкая скорость передачи по wi-fi, при этом скорость передачи от роутера к компьютеру замечательна (12мб/с против 63мб/с). Телефон лежит на расстоянии 10 см (уровень сигнала отличный). Пробовал сбрасывать настройки, обновлять прошивку, менять каналы и их диапазон, сделал точку приватной и это всё не дало результатов((( Заметил, что во время тестов процессор роутера нагревается так, что палец невозможно держать.
Также причиной могло быть ранее залитость водой: провайдер ввёл интернет через улицу и в результате разрушения изоляции вода капала в роутер
Также причиной могло быть ранее залитость водой: провайдер ввёл интернет через улицу и в результате разрушения изоляции вода капала в роутер. И ещё: когда я говорил, что передача от роутера к компьютеру хорошая я имел в виду по кабелю.
Проверьте, все ли порты LAN рабочие. Не светится ли какой-нибудь индиктор порта при неподключенном кабеле?. У 841 v8 достаточно холодный проц. и если он греется это говорит о неисправности либо самого процессора, либо его обвязки. Попробуйте промыть плату ацетоном или изопропиловым спиртом зубной щеткой. Возможно на плате есть утечки тока по поверхности, я такое встречал.
Добрый день. Вопрос по роутеру tplink 841 (v.10.1). Утерян родной блок питания (9вольт 0,6 ампера). Поставил взамен 12 вольт 1 ампер. Подскажите роутеру не будет плохо от повышенного напряжения? Есть ли на входе роутера собственный преобразователь напряжения? Или все же искать блок на 9 вольт?
Здравствуйте. У 841-х TP-LINK, до 10-й версии точно, на входе стоит «человеческий» DC-DC. Он всеядный, от 5 до 15 вольт. Так что вашему роутеру не поплохеет. Вот у тех моделей у которых тонкий штекер и 5-вольтовое питание все гораздо хуже. Все идет по пути удешевления, DC-DC стоит хиленький и от 12 вольт такой роутер с огромной вероятностью умер бы сразу при первом включении.
Пропадає зв’язок із роутером по кабелі.
засвічуються усі індикатори, крім інтернету-хоч запханий тільки один кабель у LAN
щоб злапати стабільний зв’язок по LAN треба акуратно запихати штекер живлення у роутер щоб з’явився тільки один лед індикатор лана та із часом лед індикатор настройок.
коли засвітлені два ці індикатори то можна зайти на 192.168.0.1.
установив усі настройки-установив точу доступу(лапає на смартфоні та на ноутбуці), але без інтернету
лед індикатор інтернету не засвічується при запханому кабелі від провайдера.
якщо легенько зацепити штекер живлення, то зв’язок по лан кабелю пропадає та засвічуються усі індикатори крім інтернету
якщо запхати штекер живлення до кінця у роутер, а не акуратно дивлячись щоб засвітився тільки той де запханий кабель то світяться усі лед індикатори крім інтрнетівського та немає звязку по кабелі із ноутбуком.
Що мені робити?
Здравствуйте. Роутер асус RT-AC51U. После замены проца как залить u-boot в новый проц. У него флеша внутри.
Кто вам сказал такую глупость? Флэша у него на обратной стороне платы, 16-ногая SPI 25-й серии.


?s=0003afbc563991d35d8a2aa30000000040ed4d2c9ae584dcad495193e044353b
Шьется программатором.
Вот это затупил!!!!! Спасибо тебе человеческое добрый человек)))))) Увидел. Даже не глянул маркировку, привык корпусам SOT8
Всегда пожалуйста.
Доброго времени суток. Попал в руки роутер TL-WR841N V8.x. Его прошили программаторов ezp2010 и теперь при включении загорается светодиод питания, сеть и первые три ЛАН порта (вместо дампа залили прошивку). На кнопку ресет реакции нет. При подключении кабелем к ПК, сетевая пишет что кабель не подключен. Я прошил рабочий дамп программатором TL866, но это не дало ни какой реакции. Так как нет переходника USB-UART, решил воспользоватся возможностями Arduino nano, но консоль ничего не выводит. Подскажите как решить данный вопрос. Дело во флешки или в чем то другом? Если купить USB-UART, то он же в любом случае подключится к роутеру?&&&
Здравствуйте. 841 v8 это вообще мой любимый роутер: дешёвый и достаточно производительный. Убить его трудно, починить легко. Начнем с того, что не важно каким программатором зашили. Вопрос -зачем шили? Был ли он рабочим до прошивки или шили уже труп, в надежде реанимировать? Конечно, хорошо посмотреть в консоли, что там проц пишет. Может ничего не пишет по причине своей кончины, а может пытается загрузить прошивку и виснет по причине что там прошит мусор. Ардуино тоже может читать консоль, только ее нужно прошить специальным скетчем. Ну и не забывать что Rx должно соединяться с Tx и наоборот, должна быть подключена земля а питание с консоли подключать не нужно.
По флэшке: может ее запаяли наоборот? В таком случае она будет греться очень сильно и возможно уже сдохла, проверьте.
Шил по причине, что роутер очень часто уходил в нирвану (Горел индикатор питания, через час могло запуститься все остальное и еще через время сам же возвращался на один индикатор питания). Ардуино соединял правильно, единственное, вместо скетча коротил ресет и землю, чтобы обойти контроллер. Флешка припаяна строго по ключу и не греется, как и процессор с памятью. ___а питание с консоли подключать не нужно.____Это имеется в виду четвертый контакт VCC на плате роутера? Если да, то я его не подключаю. Только земля и крест на крест RX TX.
Вы все делали правильно. Проблема была, скорее всего, в том что процессор периодически не мог считать Флэш. Может быть повреждена сама микросхема (хотя раз программатор ее записал и провел верификацию то вряд-ли) или имеет смысл посмотреть питание на микросхеме Флэш и состояние резисторов на шине. В любом случае подключившись по UART будет видно что и как.
Здравствуйте! У меня на роутере Tplink WR841n v8 отлетел микрорезистор R202 из обвязки флэш памяти (нечаянно сковырнул). Он вроде как замыкает 7 и 8 пин флэшки. Без него роутер не стартует. Я припоем напаял перемычку. Роутер запускается и работает. Но по ощущениям режется скорость вай фая. Это как-то взаимосвязанно или нет?
C 7 вывода флэш-памяти (HOLD/IO3) резистор идет на 8 вывод (+3,3В). Это сигал выбора микросхемы. Без него не будет читаться флэш. Этот резистор никаким образом не может влиять на сигнал Wi-Fi.
А сопротивление R 202 околонулевое? И с обычной перемычкой из припоя флэшка в дальнейшем не будет глючить?
Сопротивление не околонулевое, но это подтяжка, сопротивление подтягивающего резистора может быть в достаточно больших пределах, на этом выводе должна быть просто логическая единица. Раз работает с нулевым сопротивлением, значит будет работать, глюков из-за этого не будет, это «цифра», либо работает, либо нет.
Благодарю за ответы! Здорово, когда опытный мастер безвозмездно делится знаниями. Процветания в делах!
Пожалуйста. Спасибо. 🙂
sfdfds
Есть TP-LiNK Archer C20 (RU), V1 (две антенны, с USB). Недавно вай фай на 5 гигагерц стал периодически деградировать с последующим восстановлением (по кругу: то норм, то деградирует). При этом от самого канала нет отвала. На 2.4 норм, но его мощность почему то просела на 10 децибел, настройки мощности не менялись (на 5ГГц тоже не менялась мощность принудительно). Проверял на помехи в 5ГГц, их там нет. Приёмник исправен, ибо на других устройствах та же дичь.
MotoBiker1995, глюки — это самое сложное в диагностировании. Тут может быть виноват либо сам процессор, либо элементы согласования высокочастного тракта и антенн, антенные кабеля или сами антенны. Имеет смысл проверить систему питания, нет ли просадки напряжений (вздутых конденсаторов), неплохо бы посмотреть осциллографом не идет ли по питанию «мусор».
«нет ли просадки напряжений (вздутых конденсаторов)» (С)
Есть подозрения на конденсаторы, потому что глюки с 5ГГц-волной пошли после долгой сильной жары, а в тот момент на роутер была большая нагрузка (гонял гигабайты данных целый день, а другие смотрели iPTV и прочие сервисы). Дикого нагрева хоть и не было, но был теплее обычного. Когда жара спала — то и началось.
В любом случае, роутер в диагностику.
Добрый вечер, подскажите, что надо заменить? Роутер keneetic extra 2. После грозы неприрывно горят все индикаторы. Также горят не подключённые порты(кроме второго). Нет вай фай, в роутер не зайти.
Не хотелось бы вас расстраивать, но заменить нужно весь роутер целиком.
Здравствуйте!Прошу помощи. Роутер Asus RT-N18U. Работает стабильно до первого выключения питания. При втором включении, загорается — сеть+power, через 3 сек выключаются и горит постоянно только power. В таком состоянии не пингуется ничего (UART тоже), сбросы и перепрошивки не помогают. Температура нормальная, блок питания исправный.
Если дать ему выключенным постоять сутки -грузится (настройки сохраняет, можно перепрошивать), НО, до первого выключения питания.
Где искать причины? Спасибо!
Скорее всего у вас где-то холодная пайка и микротрещина в дорожке или металлизации переходного отверстия. Если это так — найти проблему практически нереально. Еще может быть от перепадов температуры нарушился контакт какого-то вывода процессора. В данном случае может помочь реболл. Но это достаточно сложная операция и не гарантия что все заработает.
Спасибо за ответ! Будем искать. Будут результаты -отпишусь.
Нашли причину? У меня тоже самое с Keenetic Ultra, стартует только на холодную.
Помогите советом. Очень сильно греется флеш память за 40-60 секунд нагревается до 100 градусов. Проблема После перебоев с электричеством. Светодиоды светятся тускло, иногда загораются норм, tp-link tl-wr740n если можно дайте ответ на почту K-O-V-A-L-C-H-U-K@yandex.ua
Помогите советом. Очень сильно греется флеш память за 40-60 секунд нагревается до 100 градусов. Проблема После перебоев с электричеством. Светодиоды светятся тускло, иногда загораются норм,
25-я Флэш греется только в двух случаях: ее запаяли перевернув на 180 градусов или она вышла из строя. Однозначно менять микросхему Флэш. Прошивок фуллфлэш для 740-х всех версий полно.
замена флеш памяти результата не дало. При включении беспорядочное мерцание светодиодов.
Замена флэши была просто замена или заведомо рабочей с прошивкой? Новая флэшь не греется? Подключитесь по UART и посмотрите что пишет процессор в консоль.
Думаю ваша флэшка не правильно записана. Процессор начинает грузить из нее мусор и затыкается. В консоли все будет видно.
Добрый день!
Отличная статья, спасибо!
Моя проблема
Роутер Huawei B315 (B315s-22)
Вариант неисправности 2. Горит только светодиод «сеть».
Ни на что не реагирует. Блок питания в порядке, замер мультиметром выдал 12В.
Внешний осмотр платы не выявил ничего криминального.
Вздутых конденсаторов и повреждений не обнаружил.
Роутер не перепрошивался. Просто работал-работал и перестал работать.
Продолжительное нажатие на кнопку «Reset» не даёт никакой реакции.
Подключение сетевого кабеля к любому порту — никакой реакции.
Через WEB-интерфейс попасть в меню невозможно.
Продолжительное нажатие на кнопку «Power» вызывает однократное промаргивание лампочки «Power».
Что примечательно, обращение в официальный сервис-центр Huawei не дал никакого результата.
Мне просто отказали в ремонте.
Просьба помочь. Подскажите куда бежать, что делать? А-а-а! 🙂
Мой регион Москва.
При включённом питании всё, что нагрелось — просто тёплое.
Процессор не горячее 40 градусов.
Пайка везде очень аккуратная, флюсовых соплей нет.
Никита, мой опыт ремонтов сетевого оборудования Huawei класса SOHO (не PRO) говорит мне о том что это г… лучше выбросить и никогда больше не покупать. По ним нет ничего: ни нормальных прошивок, ни документации.
Что ж… спасибо за ответ! Очень жаль это слышать!
Если можно, посоветуйте, что лучше приобрести из бюджетного.
Требования: нужно раздавать мобильный интернет в меленьком офисе.
Вообще, даже Huawei перед тем как выбросить можно попробовать починить. Если напряжения на процессоре, флэш и оперативной памяти в норме (даташиты на эти микросхемы в свободном доступе), можно проверить идет ли считывание прошивки с флэш при включении (обычным светодиодом). Попробовать заменить флэш с прошитым фуллфреймом (если найдете, конечно). Что посоветовать купить взамен я не знаю. Я сейчас бы выбирал что-то на что можно поставить прошивку от Padavan.
Ответ от СЦ: роутер ремонту не подлежит.
Никита, не удивительно. Реально в сервис-центрах специалистов просто нет. Они меняют гарантийные изделия на новые и отправляют за покупкой новых если гарантия истекла. И так у всех производителей. Я писал уже что раз купил в сервис-центре одного известного производителя пару сотен роутеров, которые сдали по гарантии и отремонтировать которые специалисты центра не смогли. Из них я починил и продал около 80%. Около 20% ремонтировать было нерентабельно и они пошли частично в доноры, частично в мусор. Но это показатель квалификации специалистов сервис-центра. И это в столице страны, что говорить про райцентры и небольшие городкию
Прежде чем отдать роутер в ремонт, я прозвонил всю Москву. Почти все сразу же отвечали, что не ремонтируют роутеры от Huawei.
И только в одном СЦ мне ответили, что «да, ремонтируем».
Я предварительно переговорил непосредственно с мастером. Он подтвердил, что возьмётся за Huawei B315 (B315s-22).
Перечислил ту же последовательность действий, что и Вы в Вашей статье.
Сегодня опять дозвонился до специалиста. Он ответил, что частично неисправен центральный процессор.
Перепрошивке не поддаётся. Ремонт нерентабелен.
На мой вопрос «что купить?» посоветовал взять любой недорогой «ASUS».
Да, проще ASUS. Еще раз повторю совет: ту модель, к которой есть прошивка от Padavan. Padavan шьется не только на ASUS, но с другими производителями жто достаточно сложно и требует определенной квалификации а для ASUS есть готовые прошивки. Весьма рекомендую.
У вас непростой выбор
Здравствуйте.Не могли бы помочь.Имеется роутер Dir 300 d1 f/w 1.0.4,по ошибке установил прошивку от другой версии.Согласно информации вернуть заводскую прошивку можно только при наличии дампа и программатора.Программатор имеется,дамп тоже(надеюсь что правильный).Как изменить мак адрес на свой,везде где это нужно в дампе.(где он находится,и как это правильно сделать).Спасибо.
Давно не попадали в руки такие динозавры… МAC роутера прописан в одном месте.
Если мне не изменяет склероз, адреса:
MAC — 0x00010000
S/N — 0x00010050
PIN — 0x00010070
Если не найдете где заменить, на крайняк, можно и так зашить, как есть, а потом прописать любой мак из панели управления.
Спасибо большое.
Не могли бы еще подсказать,на скрине я указал стрелкой мак адрес в дампе его нужно заменить на свой только в правой части..?или в левой тоже необходимо какие нибудь изменения проводить..?и не понятно как заменить серийный номер его не видно,и пин начинается с 89382875..?Буду очень благодарен.(не выходит вставить ссылку на скрин к сожалению).
Ссылка не показывается потому что ссылки в комментариях запрещены политикой сайта и вырезаются антиспам-модулем. Но я их вижу.
По вашей ссылке картинка недоступна.
Мак в дампе меняется любым HEX-редактором. Можно прямо софтом программатора, там он меняется справа в десятичном виде, слева автоматически меняется в 16-ном. Серийный номер нигде и никак не участвует, какой смысл его менять? Да и есть ли он у DIR300& PIN нужен только для WPS, который из соображений безопасности все равно рекомендуется отключать.
Большое Вам спасибо за помощь.
Добрый вечер. Достался мне с рук от недобросовестного продавца роутер Asus RT-AC87U.
Первая проблема которая всплыла, не работал WAN порт. Оператор сказал, что на их оборудовании показывает замыкание.
Настроил через 2 ВАН на ЛАН порт 2, всё заработало…
Дальше заметил, что ни одно устройство не видит 5ГГц сеть… порты, ширина канала, всё что можно было настроить я перепробовал, но 5ГГц не появилось…
При этом МАС адрес есть, температура около 50 градусов…
При подключении питания кабель искрил… снял крышку корпуса и обнаружил, что питание уже паялось и явно было КЗ, так как крышка в месте штекера черная внутри и дорожки черные…
П.С. температура процессора от 88 до 90 градусов… судя по отзывам пользователей это чуть ли не стандартная температура для него, потому многие ставят на охлаждающие подставки…
Подскажите, куда копать… отнесу мастеру (ему доверяю, но он не специализируется по роутерам) потому хотелось бы где то быть подкованным, что бы и его направить на нужные моменты в осмотре и ремонте…
Желание роутер поставить на ноги по обоим пунктам…и 1 ван порт вернуть и 5ГГц оживить…
Если есть почернение на дорожках и крышке — там что-то сгорело и металл распылился. Эта чернота может быть проводящей, ее нужно обязательно смыть и вычистить. Тот кто там что-то паял явно не специалист. А может никто ничего и не паял, просто конденсатор испарился…
Теперь по косвенным симптомам: горело что-то по питанию, не работает WAN, проблемы с wi-fi… Я бы предположил что все это последствия грозы. Где-то проскочила неслабая искорка со стороны WAN. Шансов восстановить такой роутер малой кровью немного, но это мое мнение, может быть не все так плохо.
Что мог бы посоветовать мастеру? Думаю он сам знает, роутер это прежде всего прибор с цепями питания. Проверить цепи питания, посмотреть нет ли шума и нормально ли работают конденсаторы, доходит ли питание до всех микросхем. Дальше проверить где КЗ в цепи WAN: разъем, согласующий трансформатор, резисторы и конденсаторы в этой цепи. Подключиться через UART и посмотреть лог загрузки: инициализируется ли радиомодуль 5ГГц и вообще что пишет процессор в консоль при загрузке. Посмотреть на какой канал настроен 5-ггц модуль, иногда в роутерах доступны каналы, которые не видят устройства данной полосы (например устройства сделаны для Европы а роутер для латинской америки или Японии и т.п.), я встречал подобное.
хотелось чтобы работал хотя бы один порт lan.
Прошу помощи . Заказал на тао Wi Fi мост из двух плат роутеров . Один прекрасно заработал . Прошивка AirOS. Второй оказался проблемным греется , даже пахнет горелым немного.








При включении загораются диоды всех портов .фото прилагаю . Посоветуйте Можно ли что то с ним сделать? или смысла нет?
Здравствуйте. Прошивка AirOS это от Ubiquiti Networks Bullet 2, так вероятно себя обзывают ваши TP-LINK-и. Это единственная известная мне модель с 16Мб ОЗУ и процессором Atheros AR2317. Я всегда удивлялся, какие молодцы китайцы. Взяли устаревший никому не нужный (бесплатный) bg-роутер с 16Мб ОЗУ и 2Мб Flash, на который невозможно поставить ничего, даже OpenWRT, заменили флэш на 4Мб, впендюрили в него прошивку от Ubiquity и получился частично работающий роутер (так называемую «котлету»), настроили его для работы мостом и продали.
Что говорить, я сам так делал с кучей доставшихся мне 720-х TP-LINK-ов. Правда я еще ОЗУ им увеличивал до 32Гб, чтобы полноценно работали потом клиентом. Но менять ОЗУ это возни несравнимо больше, и там еще резистор на шину допаивать нужно…
Но теперь к делу: что греется? Если чип так что палец держать невозможно и если доторонуться до него мокрым пальцем влага быстро высыхает — скорее всего чип умер и ремонт не имеет смысла. Если греется какая небудь мелкая деталюшка — менять ее. Я не знаю как в этой модели, скорее всего все горящие светодиоды означают что не началась загрузка программного обеспечения из микросхемы flash. Микросхема flash — восьминогая между процессором и коммутатором. Она тоже могла выйти из строя. Для начала внимательно осмотрите плату, поищите «сопли» припоя, которые могли оставить китайцы когда меняли Flash. Помойте плату кисточкой ацетоном или изопропиловым спиртом, вдруг китайцы не смыли флюс и он проводящий. Найдите что греется,если оно будет греться после того как помоете плату.
флюс виднеется на обеих платах , вокруг флеш и ОЗУ. Попробую смыть.
Помыл плату . Все заработало .Перестало греться. Спасибо большое .Впервые такой простой ремонт.
Флюс-таки был проводящий… Мои поздравления с тем что все получилось.
Как же я люблю , когда все четко, грамотно, без ошибок и по делу. Премия лучшему автору!
Простите, все-таки RTL 8196C нагревается сильно и сразу, палец держать невозможно. Я думаю, что можно его заменить, тем более стоит он у нас всего-то 79 грн. в рознице. Как думаете есть смысл? Вверху на крышке видны следы его сильного нагрева, все-таки чип горячий по все видимости. Я думаю можно его заменить и поставить на него радиатор
Здравствуйте. 79 грн. это много или мало я не знаю. В китае такой процессор стоит около 8 долларов. Плюс работа и не факт что все запустится, возможно процессор сгорел не сам по себе а из-за других проблем, например с системой питания. Т.е. имеется риск.
Netis WF2411R роутер класса TP-LINK TL-WR740 (который у нас на вторичном рынке абсолютно исправный стоит 5-10 долларов), т.е. низшего ценового диапазона, но в отличие от TP-Linka, к которому море альтернативных прошивок, значительно расширяющих его функционал и делающих его надежнее и стабильнее, ваш Netis на Realtek, к которому нет ничего и никогда не будет.
Как на мой взгляд, возня с ним (роутером на Realtek) не стоит затраченного времени и денег.
Спасибо огромное! Вполне согласен с Вами. Я так и сделал, приобрел б/у TP-Link WR-843ND себе, а этот просто хотел сделать кому-то. Но видимо не буду тратить деньги, а главное самое ценное в нашей жизни — время!
Добрый вечер! Помогите пожалуйста определиться с роутером Netis WF2411R. При подключении к блоку питания горят все светодиоды, через пол минуты тухнет на три секунды и вновь загораются sys и wps, и так до бесконечности. Блок питания проверял, подключал другие, результат такой же. Все токи вроде в норме. Здесь стоит Realtek»овский чип RTL8196C и RTL 8188RE. RTL8196C нагревается, но не кипяток, градусов 50-55. Все элементы на плате целые, электролиты, шимки, флеш, оперативка. Просто хотелось бы узнать, стоит ли с ним возиться вообще или проще выбросить? Я просто все убитые TP-Link, что имелись в наличии продал и пораздавал, то в школы, то детям. Вот хотелось бы и этот поднять, чтобы не пылился, выбросить жалко, а ковырять технику очень люблю. Мне просто кажется, что можно заменить этот RTL8196C, уж очень он похож на чипы почти всех сетевых карт, хотя ясно, что назначения у них разные. Но все-таки я думаю, что может быть и такое, что RTL8196C отвечает за лан часть, а вот RTL8188RE за воздушку. Но могу и ошибаться. Помогите, пожалуйста. Буду очень признателен и благодарен. Заранее спасибо.
Доброго Вам дня! Толковая статья! 🙂 Может получится помочь мне? Владею ZyXEL Keenetic 4G III Rev.A. Используется на даче для контроля видеонаблюдения в режиме 4G модема. Пару дней назад проявилась неисправность. С периодичностью около минуты отваливается 4G модем Huawei, снимается питание, затем через 20-30 секунд на него снова подается питание, он загружается и работает минуту-полторы. Потом весь цикл повторяется. Помимо этого давно уже не работают WAN порт и 1 порт LAN, но это не сильно напрягало, т.к. нужен всего 1 порт LAN для регистратора и WiFi для двух поворотных камер.
Причем физически питание с модема не снимается, гаснет светодиод USB и выключается символ интернета.
Здравствуйте! У меня TP Link TL-MR3220-v2 , проблема в том что при прошивке разными прошивками из сайта тех поддержки, перестают работать порты Lan3 или Lan4.На одной не работает 3 порт , а на другой 4 порт, а 3 работает. При этом периодически моргает 1 лан к которому кабель не подключен! Поможет ли отключение 1 порта (перерезав дорожку) работе 3 и 4 портов? При скорости на Wan 50Mb/s на 3 порту полная скорость, а на 1 и 2 портах всего 10Mb/s. Спасибо.
Если моргает неподключенный порт он с скорее всего поврежден и может мешать работе других портов. Перерезание 2 дорожек после согласующего трансформатора, идущих к процессору должно помочь.
Спасибо за ответ!Буду искать схему роутера, чтоб вычислить эти дорожки или хотяб даташит проца…
Схему врядли найдете… даташит на процессор — да, они в свободном доступе.
Здравствуйте! Уважаемый админ! Если это возможно покажите пожалуйста на фото дорожки идущие на согласующий транс 1го. ЛАН порта которые нужно перерезать для его физического отключения,так как Google никаких результатов на дал, а по даташиту проца я их не вызвоню. Спасибо!
Подскажите пожалуйста в иНЕТе видел советы , что нерабочий порт Лан можно «отключить» закорачиванием всех контактов разьема не робочего порта Лан (пайкой перемычки на выходе согласующего транса или скруткой всех проводов отрезка витой пары с разьемом RJ-45). Не поможет этот способ сжечь сам процессор? И если смысл в такой «доработке» ???
Я тоже читал что люди пихали в разъем фольгу, закорачивая тем самым контакты и им помогало. Некоторые любят пихать во всякие отверстия разные предметы чтобы посмотреть что из этого получится. Возможно это работает, я не пробовал. Можете попробоват, порт все равно мертвый. Главное чтобы процессор понял что порт нерабочий и отключил его.


Перерезание дорожек точно работает, я делал это не один раз и это надежно. Какие дорожки перерезать? Все очень просто. От каждого разъема LAN к согласующему трансформатору идут по 2 пары дорожек (всего по 4). Согласующие трансформаторы на LAN портах стоят по 1 на 2 порта, соответственно от него к процессору идет всего 8 дорожек. 4 левых — от левого подключенного порта и 4 остальных от правого. Перерезать дорожки соответствующего порта нужно между трансформатором и процессором.
Фото не от вашего роутера, но принцип у всех один и тот же.
Спасибо за ответ! Удачи Вам в ремонтах и не только!
Огромное спасибо за пояснение на счёт дорожек, у меня была аналогичная проблема сдох первый порт на 741ND после «кастрации» всё заработало!
Пожалуйста. Пользуйтесь.
Отличная статья, такие краткие чёткие руководства поискать, да к тому же вы ещё и отвечаете подробно. Производит впечатление.
Хотел бы спросить. У меня роутер Upvel UR-313N4G что-то вдруг сник (он и работал-то нормально только, если вручную адреса прописать). При включении горит всё, кроме USB и 4-го порта, процессор греется довольно сильно, но палец удержать можно. Что же получается все порты, кроме 4-го погорели? Что-нибудь подскажете?
Upvel у нас не очень популярны, не видел у нас их в продаже и ни разу в ремонт не приносили, поэтому точно ответить не могу, как ведут себя светодиоды в этой модели. Но врядли вдруг внезапно сгорели все 4 порта. Я бы скорее подозревал микросхему flash. Можно подключиться к UART и посмотреть по логам, стартует ли процессор и в каком месте происходит затык. Если что, в интернет есть fullflash для вашей модели. SPI программатор можно спаять за 15 минут или заказать в Китае, что проще, хоть и дольше. Заодно я бы и микросхему заменил, она копеешная, людая SPI FLASH 25-й серии объемом 32Мbit. И еще вроде как Upvel UR-313N4G шьется прошивкой от Zyxel. Это поинтересней будет вариант, уж точно получше прошивка.
Спасибо за ответ! Заказал на али мост юарт и флэш (правда на 64 мбит), придут, попробуем. Апвел дешёвка самая последняя, мне случайно достался, за так. Валялся какое-то время, потом, думаю, дай подключу. Оказалось в режиме dhcp вообще не хочет работать, надо адреса вручную прописывать. Но ничего, настроил, 5 лет отпахал почти без нареканий (если не считать того, что режим dhcp не держит, ну несколько раз настройки слетали) и вот.
Странно что DHCP не работало, возможно у вас в сети есть еще устройства, раздающие IP-адреса в том же диапазоне и между ними возникал конфликт. Я бы на вашем месте прошил ваш роутер фуллфлэшем от этой модели а потом прошивкой от Zyxel (смотрите на 4pda), у которого по прошивке нареканий нет. А вообще, среди микросхем флэш часто попадаются такие, которые нормально шьются, работают некоторое время (иногда несколько лет) а потом внезапно в них стирается часть информации и устройство перестает функционировать. Раз целая партия роутеров вернулась по гарантии с одним и тем же дефектом. А еще были случаи что роутер не стартует. Его раз 10 включить-выключить и вдруг он запускается и работает до следующего выключения. А потом пляски с бубном повторяются. И можно подумать что угодно, вплоть до непропая, нарушения межслойной металлизации, микротещина в дорожке или что процессор с шариков соскочил, но дефект навсегда устранялся заменой микросхемы флэш.
Попробовал подключиться через USB to ttl (в Кетае заказал, только вот на днях пришла) — ничего не выходит, Putty вообще ничего не показывает. Может я что-то неправильно делаю, но варианты вроде все перепробовал. Флэш память пока не менял. Может ли неисправная флэш быть причиной того, что Putty ничего не показывает? Спасибо.
Добавил в конце статьи краткую инструкцию…
Должно хоть что-то отправляться в консоль если процессор живой.
Слушай, ты просто мировой чувак, да ниспошлёт Всевышний тебе процветание (я со своей стороны могу только аккуратно переходить по рекламным ссылкам, что и делаю каждый раз, когда захожу на сайт).
Но это лирика, а суровая практика показала, что процессор всё таки сдох — всё сделал по рецепту, но в консоли Путти ничего (разок как-то цифра 7 появилась, потом собачка, но на этом всё). Давно не перечитывал твою инструкцию, но при дохлом процессоре вроде не должны гореть лампочки (или как раз должны?).
Спасибо на добром слове.
Если в консоли совсем ничего, скорее всего процессор умер. Если каждый раз выскакивают цифры, @ или что-то еще, причем каждый раз одно и то же, возможно что он все же жив и пытается читать прошивку с flash, но у него не получается. Если процессор умер, почти всегда он греется и довольно сильно, через несколько минут температура выше 60-70 градусов, обжигает. Но это не обязательно, в редких случаях может сдохнуть и не греться. При дохлом проце может гореть светодиод сеть а может ничего не гореть. Могут иногда гореть и любые другие светодиоды (управляет-то ими процессор напрямую, неизвестно что там и как закоротило). Верный признак живого (полуживого, необязательно что все функции работают правильно) процессора — одно и то же в консоли при включении.
Спасибо ещё раз. Заменю флеш, ещё раз попробую, но надо подождать настроения (а оно сейчас не то, то есть весеннее и ничего кроме одного не хочется, так что может и до осени придётся подождать — осенью всегда почему-то рабочее настроение :)). Спасибо за статью: очень качественно и по делу. Я лично в инете, пожалуй, ничего подобного по уровню и, главное, по дельности не видел. Делай, пожалуйста, ещё что-нибудь в таком же духе. Всех благ.
У меня роутере мигаеть DSL интернет а потом горить так продольжаеться и интернет очен медляеть
Доброго дня. Роутер tp-link w841. Пропал проводной интернет. Wi-fi работает. Пациента осматривал не дома. Диоды, два первых + Wi-fi(7) загружаются и работают. Линию напрямую проверял, исправна. Вначале, как «отвалился » проводной интернет. Сразу кабель был подлючен на lan 1, потом, переключая между портами, загорался lan 4, но не работал (ПК просил подключить кабель). Ну а позже и он перестал светиться. Вскрыл, конденсаторы не вздуты, визуально без повреждений, не греется. Единственное, не делал эксперимент «резет», побоялся, а вдруг потом по воздуху не даст войти в программу или ещё что!?. Замены его пока нет, а и без воздушного интернета остаться не пожелали. Что можете посоветовать, куда копать если не клинический случай в этой ситуации? Спасибо.
Отдать специалисту.
Добрый день.
От грозы на роутере D-Link DIR-655 повыгорало с десяток конденсаторов, как smd так и электролитов. Если номиналы электролитов еще найти можно, то с smd проблемы. Нет ли схемы на такой роутер или у кого то есть рабочий и может подсказать что за элементы стоят, которые обозначены на фото? Буду очень признателен.
http://prntscr.com/lypy0w
http://prntscr.com/lypycn
Заранее спасибо.
Конденсаторы, которые вы отметили, стоят по питанию. Их можно вообще выпаять, должно запуститься и без них. Можно впаять любые подходящие по размеру, емкость не сильно принципиальна. Что за детали в правом верхнем углу на фото я не могу разобрать. Схемы к сожалению у меня нет и врядли вообще они есть в свободном доступе.
P.S. Если пробило столько конденсаторов, я думаю что и микросхемы врядли уцелели. После пробоя во время грозы вообще полноценно завести роутер — большое везение.
Спасибо большое за ответ.
За отличный материал (руководство) и за ваши труды отдельное спасибо!
Здравствуйте.
Принесли роутер Huawei WS319. Пытались его разлочить от киевстаровской прошивки не выпаивая микросхему flash из платы, есть езе подозрение что присоединяли прищепку от программатора не той стороной к ключу.
Теперь роутер при включении горит только одним индикатором «power», процессор не греется, другие элементы тоже.
Выпаял flesh, перепрошил, результат не изменился. Подставил гарантированно рабочую flash от такого же роутера — результата также нет.
Подскажите, откуда начинать копать, или это уже сдохший процессор?
В роутерах прошить flash через прищепку НЕЛЬЗЯ. В некотором другом оборудовании вариант с прищепкой может пройти, в роутерах никогда. Если бы присоединили прищепку не той стороной к выпаянной микросхеме flash, она раскалилась бы и могла выйти из строя. На этом хорошее закончилось. Если прищепку подключили не той стороной не выпаивая флэш, значит на плату с программатора подали 3,3В наоборот, т.е. произошла переполюсовка. Нужно смотреть эту цепь питания. Есть ли теперь вообще это напряжение и что по этой цепи могло выйти из строя. Возможно, из 3,3В формировались другие напряжения и от переполюсовки могли выйти из строя линейные стабилизаторы в этих цепях.
Спасибо.
Не подскажете, где взять схему на WS319 ?
Скорее всего нигде. Эти схемы для служебного пользования и в интернет их не выкладывают. Подозреваю что и сервис-центрах их нет.
Dir 615 e4. После грозы вылетело питание починено. Но осталась проблема что горят 1-4 lan и сеть . Дамп в флеш залил но тоже самое. Админу добра.
Не уверен на 100%, но думаю процессору пришел пушной зверек.
Кинетик Гига первый. Не стартует вообще. Все напряжения поднимаются, VCC на проц есть, питание на ОЗУ есть, не пойму в чем дело. По UART интерфейсу ноль движений. Куда копать уже не знаю. При подаче питания лампочки на секунду загораются и начинают светиться еле-еле.
Моя версия — процессор сдох (отпаялся). Он не греется? При включении в UART как минимум какая-то инфа выдавалась бы. Можно попробовать перереболлить его, хотя эта работа уже требует определенной квалификации.
Проц греется еле еле. По UART ноль движений от слова совсем. Ни одного символа.Скорости пробовал разные. Греть пока не стал, тоже думаю на проц
Два месяца назад в многоквартирном доме был скачок напряжения. У роутера вышел из строя блок питания. Заменили,работал исправно. Через два месяца работы,стал запрашивать несколько дней подряд настройки и вообще перестал выдавать интернет и wi fi. Интернет через компьютер есть. Маршрутизатор ZyXEL Keenetic II,светятся только сеть и LAN порты.Стоит ли ремонтировать? Что могло выйти из строя?
Как минимум имеет смысл открыть его и посмотреть, может сразу будут видны вздувшиеся конденсаторы.
Добрый день! Подскажите где вы покупаете согласующие трансформаторы? Интересует D20601G.
MRX, пока покупать не приходилось. Доноров валяется большая коробка, всегда есть откуда выпаять при необходимости. Да из строя они выходят крайне редко.
Понял. Может аналог какой подскажете?
HST-2027DR
UTH20C01
Спасибо большое! Как раз есть HST-2027DR.
Здравствуйте, покажите пожалуйста на фотке стралеками, в каком месте отпаять вай-фай и припять к нему физическую кнопку отключения?
Тим, вы понимаете что плат роутеров огромное количество, они все с разной топологией, на разных процессорах… Кроме того, схемы роутеров не выложены в интерент для публичного доступа. Смотрите какой процессор в вашем роутере, качайте даташит на него и смотрите. Врядли у кого-то есть желание делать за вас эту работу.
Роутер TP-Link TL-WR841N
Добрый день. Роутер работает через Lan порты хорошо а вай фай не работает возможен ремонт.
Роутер TP-Link TL-WR841N

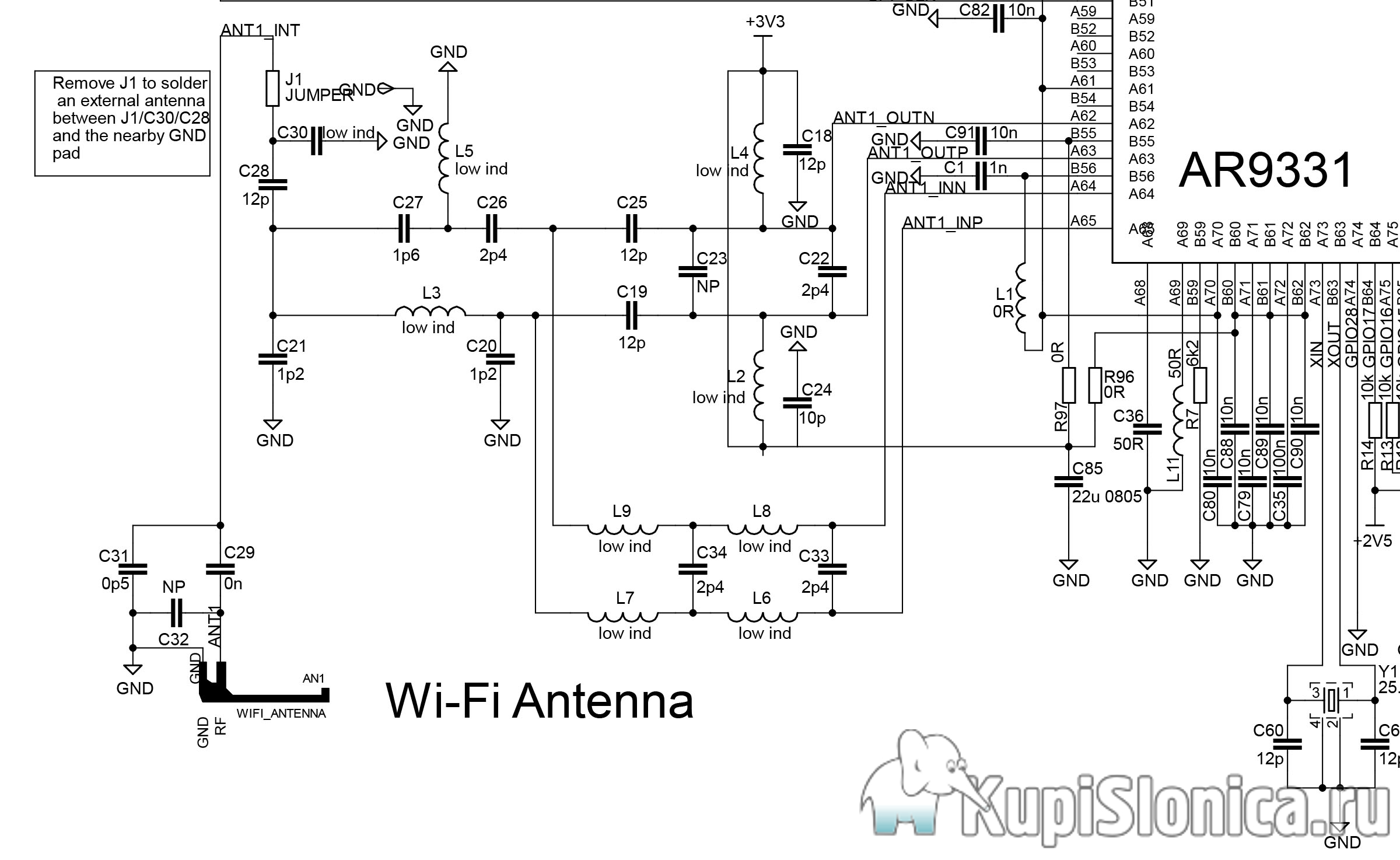

Если все работает кроме Wi-Fi,варианта четыре:
1. Проблема в процессоре (лечится только заменой процессора).
2. Проблема в цепях между процессором и антенной. Найти проблемный элемент сложно, хоть их там и не много. Прозвонка тестером не поможет.
3. Сама антенна (это маловероятно, wi-fi скорее всего был бы, но с очень слабым сигналом).
4. Поврежден раздел ART в прошивке (перешивка fullflash, желательно с заменой микросхемы spi flash).
Добрый день, подскажите пожалуйста, роутер tp-link 740, греется транзисторы Q1, Q2, процессор холодный. диоды светиться, сеть, системный и 4, проблема в процессоре?
Выпал проц. транзисторы перестали греться.
Вот вы сами и нашли причину. Раз светится 4, однозначно неисправен 4-й порт, возможно, если его отрезать, остальные порты будут работать корректно. Но раз вы уже выпаяли процессор, проще уже искать донора для пересадки.
Добрый день! очень интересная и познавательная статья!
подскажите пожалуйста, есть проблема с роутером Xiaomi Mi-router mini
у него всего один светодиод спереди (и в разных режимах цвет меняет) — и не могу по вашей табличке определить неисправность)
получается подключаю питание (БП) — светодиод на передней панели никак не реагирует, только загораются (мигнули и погасли -патчкорд не вставлен) светодиоды на разьемах куда вставляются джэки назадней панели.
подскажите есть ли возможность реанимации?
заранее спасибо!
Возможность реанимации есть почти у всего. Но к MI-router данная статья не подходит, там немного другая архитектура. Индикация там просто цветом, flash память там не SPI а NAND, просто прошить программатором не получится. Восстанавливают их через recovery из u-boot или через TFTP. Читайте, в интернет есть темы по их восстановлению и прошивке в asus от padavan.
т.е. тут проц не умер? а проблема с бутом?
если соединяю патчкордом два порта (лан или лан с ван) диоды на портах горят постоянно
Проц сгорает крайне редко, обычно после грозы и т.п. и при этом греется так, что шипит при прикосновении влажным пальцем. Проблема скорее всего с прошивкой или микросхемой NAND flash.
подскажите, а есть защита от грозы какая-то?
https://bit.ly/2BZ5J5D
Я взял медную заготовку, размером чуть больше микросхемы. Пропилил два параллельный отверстия с расстояния 7,54 мм. В центре просверлил круглое отверстие диаметром 4 мм. В него вставил жало паяльника конец которого сточил до 4 мм. Загнал в заготовку и расклепал. Получилось удобное жало для выпаивания микросхем и трансформаторов в DIP корпусе. Когда облуживал канифоль положил при температуре 120 градусов, что бы не было окалины меди, с прогревом облудил. Паяльник брал на 36 В, 50 Вт, корпус заземлял.
Выпаивал много микросхем, скоро придётся делать новое жало.
Для корпусов DIP — возможно и удобно. Но я их почти не паяю, изредка, когда приходится, хороший отсос выручает. Для корпусов SOP я предпочитаю сплав Розе или воздух.
Добрый день!
К роутерам Mikrotik эти приёмы так же применимы? В частности интересует чип памяти и перепрошивка fullflash.
Микротик, те же роутеры на тех же самых чипах, только со своим программным обеспечением. Роутеры разных производителей и разные модели строятся на разных чипах, но принцип один и тот же.
Спасибо за информацию!
Здравствуйте! Горел индикатор Lan4 без подключения кабеля. Перерезала дорожки от него… Теперь не горит ни один Lan.
Без подключения кабеля не должен гореть ни один индикатор lan. При подключении кабеля, включенного в любое устройство, в исправный порт, светодиод должен загораться. Отрезание одного порта на другие никак не влияет.
