Плата роутера TP-LINK TL-WDR4300 (TL-WDR4310)
Сегодня будет обзор платы от роутера TP-LINK TL-WDR4300 (TL-WDR4310) из китая. Точнее это будет не совсем обзор. Что собственно тут расписывать? Это будет краткая информация о том как из непонятно какой платы из Китая сделать нормально работающий полноценный роутер.
Что представляет из себя TP-LINK TL-WDR4300.
| Процессор: | AR9344 (MIPS) |
| Частота процесстра: | 560 МГц |
| флэш-Чип: | Spansion FL064KIF |
| Flash: | 8192 Кб |
| ОПЕРАТИВНАЯ ПАМЯТЬ: | 128 Мб |
| Wi-Fi #1: | SoC-интегрированный Atheros AR9340 2.4 ГГц 802.11bgn |
| Wi-Fi #2: | отдельный Чип: Atheros AR9580 5 ГГц 802.11an |
| Switch: | Atheros AR8327N Гигабитный коммутатор |
| USB: | 2×2.0 |
Мощный процессор, гигабитный коммутатор, два полноценных диапазона wi-fi, приличный объем flash-памяти для установки дополнительных пакетов, 2 разъема USB 2.0.
Через мои руки прошли десятки роутеров от Ubiquity, ZyXel, ASUS, Linksys, D-LINK, Xiaomi и т.п. Это мое личное мнение, но лучше и функциональнее TL-WDR4300 в его ценовом диапазоне нужно поискать…
Сначала предыстория. TP-LINK TL-WDR4300 попал ко мне в ремонт без признаков жизни. Вскрытие и диагностика показали что ремонту он не подлежит: вышли из строя микроcхемы ШИМ-стабилизаторов, мосфеты этих же стабилизаторов, микросхема процессора и радиоканала (после замены ШИМ и мосфетов стали греться до температуры выше 100 градусов за несколько секунд). Ремонтировать такой роутер нерентабельно и он ушел в коробку с донорами, хотя мне его и было жаль, скажу честно, в этом ценовом диапазне ему просто нет равных…
Просматривая ALI я случайно наткнулся на продавца, который продает платы роутеров TL-WDR4310. Именно платы, с прошивкой OpenWRT. Это было несколько странно, почему без корпуса? Почему не с родной прошивкой? Было видно что антенные кабеля припаяны кое-как и не родные. Но я решил рискнуть, тем более что цена невысокая и корпус у меня валяется.
И вот посылка приехала.
Ну что тут скажешь? Плата как плата. Из недостатков — отсутствует резинка, не дающая светодиодам засвечивать друг друга.
Пайка антенных кабелей просто ввела меня в ступор. Я уже говорил что антенные кабеля не родные и в оригинальный корпус не встанут (короткие). Но у меня в корпусе есть родные, длинные, котрые и были припаяны вместо этих огрызков.
Проблема в том, что резинка на старой плате была частично оторвана. Пришлось наклеить то что осталось а недостающую часть заменить кусочком изоленты с пропаленными паяльником дырочками 🙂
Это было временное решение, но оно оказалось вполне работоспособным и перешло в разряд постоянных. Так как этот роутер я решил оставить себе (вместо CISCO E2500), наклеил радиаторы на все чипы. Это было не обязательно, но от улучшеного охлаждения точно хуже не будет.
Закрывю корпус и включаю. Вот тут-то и полезли проблемы. Если сеть беспроводная сеть 2,4 GHz кое-как работала, сеть 5GHz то появлялась на несколько секунд, то пропадала надолго, короче, не работала. Я уже начал расстраиваться так как в связи ограничением суммы покупок в 22 евро в месяц (спасибо «мудрому» руководству многострадальной Беларуси) посылку заказывал не на свое имя и не мог уже открыть спор и вернуть деньги. Первая мысль: «Плата бракованная». Но решил пробежаться по интернету, поискать информацию по похожим проблемам. И мои поиски очень скоро привели на страницу на форуме ixbt.com.
Модель TL-WDR4300 предназначена для западного рынка, а модели TL-WDR4310/4320 — для азиатского. У TL-WDR4310/4320 отсутствуют переключатели Wireless ON/OFF на задней панели. Также достоверно известно, что TL-WDR4310/4320 плохо работают в сетях 5 ГГц на каналах 36, 40, 44 и 48. Во всем остальном роутеры TL-WDR4300/4310/4320 полностью идентичны друг другу. Проблема с сетью 5 ГГц на азиатских моделях устраняется перепрошивкой ART-раздела.
А у меня как раз плата TL-WDR4310 и нет переключателя Wireless ON/OFF!!!
Есть версия что «китайцы специально испортили работу на европейских каналах, так как они у них запрещены». Значит нужно перепрошить ART. Как же это сделать? Читаю дальше.
Отличие же TL-WDR4320 от TL-WDR4310 в том, что в TL-WDR4320 диапазоны разделены по антеннам. Т. е. под сеть диапазона 2.4 ГГц используется 2 отдельные антенны, а под 5 ГГц оставшиеся 3.
В TL-WDR4300/4310 оба диапазона используют совместно 3 антенны.
Официальные прошивки для азиатских моделей TL-WDR4310/4320 имеют веб-интерфейс только на китайском языке! При установке альтернативных прошивок (Gargoyle/DD-WRT/OpenWrt) в модель TL-WDR4320, следует использовать образ для TL-WDR4310, т. к. отдельных образов для TL-WDR4320 нет.
Вот она и разгадка, почему плата не с родной прошивкой, а с OpenWRT — в родной прошивке был только китайский язык.
Прочитав кучу информации, решил прошивать роутер кастомизированой прошикой OpenWRT от yohimba.
Чем отличается прошивка OpenWrt собранная yohimba от официальных сборок OpenWrt?
В прошивке от yohimba в базовую часть уже встроены: DDNS, QoS, Wake on LAN (WoL), miniupnpd, udpxy, igmpproxy, wifitoggle, iptables-mod-conntrack-extra, сервер печати p910nd, модули для соединения с PPTP-провайдером, модули для соединения с L2TP-провайдером (пакет xl2tpd c патчами от Greefon), модули для соединения через модем UMTS/GPRS/EV-DO. Также прошивка готова для использования в режиме extroot с USB-диском и/или флешкой. Поддерживаются файловые системы с русскими кодировками: EXT4, FAT (MS-DOS), VFAT, NTFS. В терминале имеется поддержка отображения символов UTF8 в имени файлов (например кириллицы). Для Wi-Fi сетей 2.4/5 ГГц доступны все каналы при указании стран: US, CN, RU, UA, DE, BO, SG и NZ. Поддержка VLAN ID от 1 до 4095 (в официальном релизе OpenWrt для TL-WDR3600/43XX, нельзя работать с VLAN ID больше чем 127). Поддержка отдельными пакетами 3G/LTE-модемов, работающих через QMI/MBIM/NCM.
Первым делом скачиваю самую свежую прошивку от yohimba.
Ссылки на архив с прошивками и пакетами:
- http://drive.google.com/file/d/0B_-qnrQh__6KaUNHUzBmWmhCS0E/edit
- http://yadi.sk/d/B1b65qZyJMzxf
Ссылка на тему по TP-LINK TL-WDR4300 (TL-WDR4310) на IXBT: http://forum.ixbt.com/topic.cgi?id=14:59307:541#541
Помимо основных образов прошивок и пакетов к ним, в архив включены директории UNLOCK_ART, L2TP_BACKUPS и ROSTELECOM_BACKUPS.
- В директории UNLOCK_ART находятся образы с разблокированным для записи ART-разделом. Данные образы пригодятся тем, у кого плохо работает Wi-Fi сеть на китайском TL-WDR4310. Инструкция по замене ART-раздела в сообщении #1093 1-ой части темы. Если в ней что-то непонятно, то читать другой вариант описания процедуры замены.
- В директории L2TP_BACKUPS находятся бекапы с предварительно настроенным L2TP-соединением, для всех прошивок, которые есть в архиве.
- В директории ROSTELECOM_BACKUPS находятся бекапы с предварительно настроенным PPPoE-соединением и IPTV, для всех прошивок, которые есть в архиве. Примеры для Ethernet и GPON ONT. Данные бекапы предназначены только если у Ваc не используются VLAN! Для настроек PPPoE и IPTV через VLAN ищите FAQ.
Дампа ART-раздела у меня нет, поэтому воспользовался найденным гибридом из немецкого и русского роутеров. В прошивке ART находится по адресу 0x00001172.
Получился гибрид по каналам:
01 |
5180 MHz [36] (17.0 dBm) |
02 |
5200 MHz [40] (21.0 dBm) |
03 |
5220 MHz [44] (17.0 dBm) |
04 |
5240 MHz [48] (17.0 dBm) |
05 |
5260 MHz [52] (17.0 dBm) |
06 |
5280 MHz [56] (17.0 dBm) |
07 |
5300 MHz [60] (17.0 dBm) |
08 |
5320 MHz [64] (17.0 dBm) |
09 |
5500 MHz [100] (17.0 dBm) |
10 |
5520 MHz [104] (21.0 dBm) |
11 |
5540 MHz [108] (21.0 dBm) |
12 |
5560 MHz [112] (21.0 dBm) |
13 |
5580 MHz [116] (21.0 dBm) |
14 |
5600 MHz [120] (17.0 dBm) |
15 |
5620 MHz [124] (17.0 dBm) |
16 |
5640 MHz [128] (17.0 dBm) |
17 |
5660 MHz [132] (17.0 dBm) |
18 |
5680 MHz [136] (17.0 dBm) |
19 |
5700 MHz [140] (17.0 dBm) |
20 |
5745 MHz [149] (21.0 dBm) |
21 |
5765 MHz [153] (21.0 dBm) |
22 |
5785 MHz [157] (21.0 dBm) |
23 |
5805 MHz [161] (21.0 dBm) |
24 |
5825 MHz [165] (20.0 dBm) |
25 |
2412 MHz [1] (19.0 dBm) |
26 |
2417 MHz [2] (22.0 dBm) |
27 |
2422 MHz [3] (22.0 dBm) |
28 |
2427 MHz [4] (22.0 dBm) |
29 |
2432 MHz [5] (22.0 dBm) |
30 |
2437 MHz [6] (22.0 dBm) |
31 |
2442 MHz [7] (22.0 dBm) |
32 |
2447 MHz [8] (22.0 dBm) |
33 |
2452 MHz [9] (22.0 dBm) |
34 |
2457 MHz [10] (22.0 dBm) |
35 |
2462 MHz [11] (18.0 dBm) |
36 |
2467 MHz [12] (22.0 dBm) |
37 |
2472 MHz [13] (22.0 dBm) |
38 |
2484 MHz [14] (18.0 dBm) |
В 5 GHz осталась мощность от немца, а в 2.4 GHz получилась повышенная на 2 dBm мощность от русского. Изначально у немца был потолок 20 dBm.
Переход на прошивку с разлоченным ART:
- Прошиваем образ прошивки для своей модели роутера. Прошивка берется из основной директории, полученной в результате распаковки архива.
- Заходим в командную строку роутера (например по SSH) и выполняем команду:
1# cat /dev/mtd4 >/tmp/art.backupЭто команда делает backup родного раздела ART. Я на всякий случай этот бэкап сделал, хотя родной ART и плохой.
- Полученный файл «/tmp/art.backup» сохраняем где-нибудь на компьютере.
- Обновляем прошивку образом с разлоченным ART-разделом (mtd4). То есть берем образ «*-sysupgrade.bin» из директории «UNLOCK_ART» и прошиваем его.
- Загружаем исправленный образ ART-раздела в директорию «/tmp» под именем «art.bin», и прошиваем командой:
код
1# mtd -r write /tmp/art.bin mtd4ДОЛЖНО БЫТЬ ИМЕННО mtd4 !!!
Сама прошивка ART-раздела происходит практически моментально, примерно 1-2 секунды. После этого происходит перезагрузка роутера.
Далее:
- Обновляем прошивку образом «*-sysupgrade.bin» из основной директории архива.
Все. Доустановка необходимых пакетов и репозитория и роутер не узнать.
Вот диапазон 2GHz. OpenWRT — Сеть на TP-LINK TL-WDR4310, Cisco2GHz — Cisco E2500. Роутеры стоят рядом.
Диапазон 5GHz.
После установки пакетов и настройки, роутер переехал ко мне домой. Он включен в режиме 24х7. К нему постоянно подключены по кабелю: ноутбук, NAS D-Link DNS-320, медиаплеер GI UNI. По Wi-Fi: IPAD, планшет на Android, 2 смартфона, две W-Fi Smart-розетки Xiaomi. Все работает просто изумительно. Никаких тормозов и подвисаний, которые иногда возникали на предыдущем роутере. Гигабитные сетевые порты ускорили обмен между устройствами по кабелю. Я полностью доволен роутером.
P.S. Мои благодарности yohimba за доработанную прошивку, прошивку с разлоченным ART и за то что эта информация есть в открытом доступе.
P.P.S. Обсуждать достоинства роутеров и вести споры что лучше: TP-LINK, MICROTIC, UBIQUITY и т.п. не собираюсь, нет времени на глупые споры. Мое мнение пользователя и ремонтника я высказал. Комментарии и высказывания на эту тему будут удаляться.
Очень нфужен art.bin по ссылке не дает скачать. Если остался дайте пжлст.
https://drive.google.com/file/d/0B_-qnrQh__6KNXZkVnBIQ3RXbUE/view?resourcekey=0-FtPjH78STmwwfxOIkdTmYg
Здравствуйте, подскажите как можно сбросить настройки роутера не заходя на вэбморду? Не нашел хардовой кнопки ресет. Другие способы есть?
Немного изменю вопрос, кнопка ресет не работает, в панель управления не пускает, есть ли возможность сбросить настройки через консоль?
То что кнопка ресета не работает — нехороший симптом.
Сбросить можно через Telnet (если сможете войти). Команда firstboot. Затем passwd и нужно 2 раза набрать новый пароль.
вобщем телнет закрыт, зайти не получилось на роутер. Хорошо что осталась плата от тапка TL-WDR3600, брал ему в замену. Пересадили контролер еепром на китайскую, благо ревизия платы оказалась аналогичная. Роутер запустился с прошивкой TL-WDR3600. Кнопка резет заработала. Собственно можно смело шить на заводскую прошивку от TL-WDR3600. Попутно поставили сопротивления на светодиоды, которые китайцы забыли или криво установили, сейчас работают все, так же пересадил выключатель вайфая со старой платы, хотя можно и без него обойтись, нашел инструкцию как обойти его. Вообще по ревизии и всему железу , это полная копия TL-WDR3600. Единственное распаян контроллер на третью антенну. Косяк с кнопкой был в прошивке получается.
«Пересадили контролер еепром» — точнее микросхему SPI FLASH.
» Косяк с кнопкой был в прошивке» — подозреваю, в прошивке был косяк не только с кнопкой. Скорее всего или flash накрылась (маловероятно) или роутер прошили неправильной прошивкой (вероятнее всего). Пересадка флэш с донора — самое простое и быстрое решение. Можно было попробовать программатором прошить фуллфлэш, скорее всего тоже заработало бы.
«пересадил выключатель вайфая со старой платы, хотя можно и без него обойтись, нашел инструкцию как обойти его.» — можно ссылку, это интересно. И про недопаянные китайцами резисторы, можно подробнее. Хотелось бы также фото, если не затруднит…
Здравствуйте.Достался в наследство модем tp-link
Router Model TP-LINK TL-WDR3600/4300/4310
Firmware Version OpenWrt Attitude Adjustment 12.09 / LuCI 0.11.1 Release (0.11.1)
Kernel Version 3.3.8
, вот с такой прошивкой: OpenWrt Attitude Adjustment 12.09 | Load: 0.00 0.06 0.14. Бывший админ оставил все пароли. Я зашел через вэб-акцесс в настройки порт-форвардинга, чтобы отредактировать пару записей. Но при нажатии кнопки Edit, браузер долго думает (пробовал разные браузеры) и затем выдаёт вот такую запись.
The CGI process did not produce any response Как решить эту проблему, я не могу внести никаких изменений.
Спасибо.
У меня таких проблем с OpenWRT не было.
Варианты:
1. Попробовать на другом компьютере.
2. Сбросить настройки роутера (неизвестно кто и что там начудил в настройках).
3. Прошить проверенную версию OpenWRT именно для этого роутера (неизвестно что там прошито, может что-то собранное «корявыми» руками).
Кстати, у вас диапазон 5GHz работает корректно?
Сбрасывать не могу, это единственная пластмасска, которая обеспечивает работу интернет и кривую маршрутизацию.
Пришлось искать статьи и в итоге прописал перенаправление портов руками из консоли.
Как проверить корректность работы диапазона?
Спасибо.
Из консоли всегда надежней, ввод команд не зависит от браузера и загаженности системы.
Если 5GHz не нормально работает это сразу заметно. Сеть не пропадает? Какие каналы в этом диапазоне доступны? Это не касательно вашей проблемы, я спросил потому что 4300-е для разных стран шились разными ART-разделами. Пока мне попадались из России, Китая, Германии. ART разный в них.
Прошу прощения, я этот роутер и эту операционку вижу первый раз в жизни.
Если нет каких либо команд, с помощью которых можно проверить нормальную работу 5Гхц, то отвечу по ощущениям )))
1. Сеть не пропадает.
2. Как посмотреть и где каналы и диапазоны?
Как посмотреть ART в моём роутере?
Спасибо.
Раз сеть не пропадает, тогда хорошо, точно не китаец. Если OpenWRT видите первый раз, вопрос снимается. Чтобы объяснить как это сделать, статью нужно написать страниц на 5-6. Да я и сам не профи в Linux, я больше по «железу».
Добрый день!
После выполнения команды через PUTTY на роутере TL-WDR4310
mtd -r write /tmp/art.bin mtd4
Появляется следующая ошибка:
Could not open mtd device: mtd4
и далее о том, что невозможно прочитать mtd.
Как можно обойти ошибку? Может надо как-то разблокировать mtd или выдать права на чтение и запись? Если да, то подскажите как это можно сделать. Вручную выдача прав через WinSCP не помогла. Заходили под пользователем root
И еще возник вопрос КАК именно прошивается затем роутер и где можно взять пошивку. Особенно интересует раздача интернета с 3G модема, подключенного через USB.
Леонид, вы делали все как написано?
1. Перед тем как загружать образ раздела ART обязательно нужно прошить роутер прошивкой с разблокированным для записи ART-разделом. Читайте внимательно, я не все расписывал пошагово, но дал ссылки на источники, где все расписано и разжевано.
2. Затем можно прошивать роутер любой прошивкой на выбор: OpenWrt (можно версией от yohimba), можно Gargoyle, можно GolenOrb. Все эти прошивки хороши, даже не могу выделить лучшую. Gargoyle и GoldenOrb легче в настройке за счет красивой и понятной графической оболочки, чистая OpenWRt более гибкая в настройках и имеет болше возможносей за счет установки дополнительных пакетов.
Как вы думаете, плата встанет в корпус TP-Link WR1043ND? Выгорели все порты LAN и WAN…
Не станет. Точнее, не станет без доработки напильником. Во первых, у 4300 плата больше и все порты расположны зеркально, по отношению к 1043. Во-вторых, если посмотрите внимательно, у 1043 один порт USB, f e 4300 их два. Да и вообще, проще уже напечатать корпус на 3D принтере или вырезать лазером из акрила или фанеры, будет что-то нестандартное.
Доброго времени! Я понимаю, что данный материал для продвинутых, тем не менее поясните, пожалуйста, по переходу на прошивку с разлоченным ART: после ввода команды «# cat /dev/mtd4 >/tmp/art.backup» ничего не происходит, как узнать получен ли файл «/tmp/art.backup», и где его искать? и по п5 неясно, как получился и как загрузить, и где взять исправленный образ ART раздела? Где находится директория «/tmp», и еще как производить доустановку необходимых пакетов и репозитория? Спасибо!
Здравствуйте, Дмитрий. Да, материал именно для «слегка продвинутых», поэтому не разжевываю совсем уж элементарные вещи. Чтобы все подробно разжевать нужно написать статью объемом в несколько раз больше этой, а вся информация уже так много раз уже описана, что не хочется толочь воду в ступе. Не ленивый все найдет за 5 минут. Прежде чем пытаться что-то делать в OpenWRT, неплохо бы изучить памятку для начинающих: http://forum.ixbt.com/topic.cgi?id=14:56970:3336#3336
Конкретно по вашим вопросам:

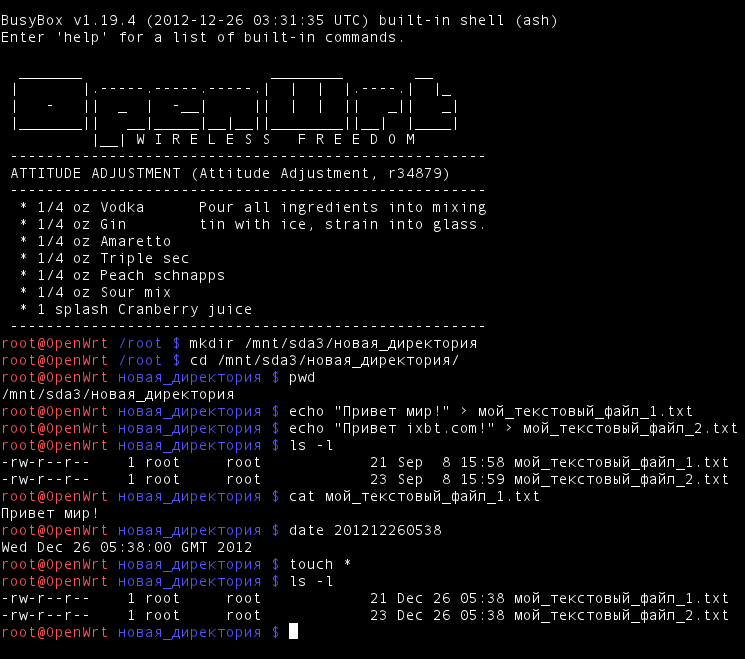

1. Команды вводятся в Putty после подключения по SSH, думаю вы сами это знаете. Посмотреть файловую систему роутера и скопировать файлы можно программой WinSCP.
2. После прочтения памятки для начинающих, вопросы где находится tmp и как закачать файл отпадут сами собой.
3. Образ ART можно взять, например, здесь: https://drive.google.com/file/d/0B_-qnrQh__6KNXZkVnBIQ3RXbUE/view
